LT1963AMPQ#PBF

LT1963AMPQ#PBF от Analog Devices

Общее описание

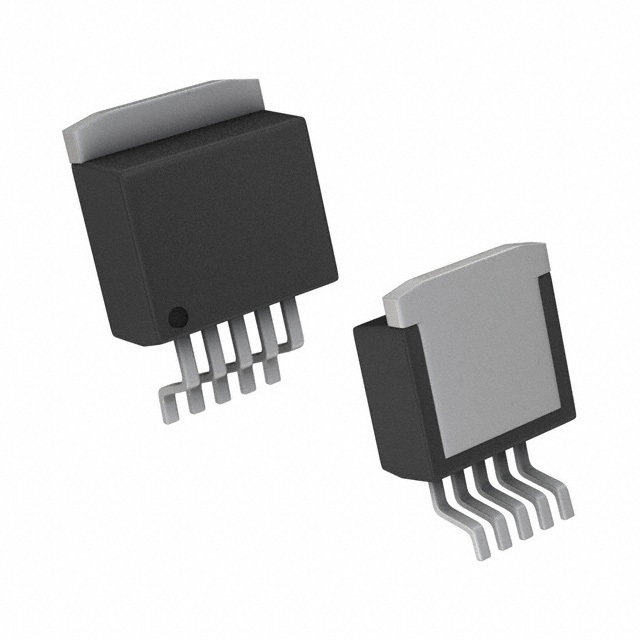

LT1963AMPQ#PBF — это высокопроизводительный регулируемый линейный стабилизатор напряжения с низким падением напряжения (LDO), разработанный компанией Analog Devices. Он обладает высоким уровнем стабильности и низким уровнем шума, что делает его идеальным для широкого спектра применений. Устройство выпускается в компактном корпусе DDPAK-5, что облегчает его монтаж на печатную плату.

Преимущества

• Высокая точность: Точный контроль выходного напряжения благодаря регулируемой схеме.
• Широкий диапазон входных напряжений: Поддерживает работу при входных напряжениях до 20 В.
• Высокий выходной ток: Поддерживает ток до 1.5 А, что делает его подходящим для мощных приложений.
• Низкое падение напряжения: Максимальное падение напряжения 0.55 В при 1.5 А, что увеличивает эффективность устройства.
• Встроенные защитные функции: Включает защиту от перегрузки по току, перегрева и обратной полярности.

Недостатки

• Ограничение по мощности рассеяния: При высоких выходных токах может потребоваться дополнительное охлаждение.
• Требует внешние компоненты: Для работы необходимы внешние конденсаторы для фильтрации и стабилизации.

Типовое использование

• Стабилизация напряжения в системах питания.
• Применения, требующие низкого уровня шума и высокой стабильности.
• Электропитание для чувствительных аналоговых схем, АЦП/ЦАП.
• Построение регулируемых источников питания для микроконтроллеров и других цифровых устройств.

Рекомендации по применению

• Конденсаторы: Используйте низкозащитные (ESR) конденсаторы на входе и выходе для улучшения стабильности.
• Охлаждение: При высоких уровнях тока и мощности рассеяния рассмотрите использование теплоотводов.
• Монтаж: Удостоверьтесь, что корпус DDPAK-5 правильно припаян для обеспечения хорошего отвода тепла.

Основные технические характеристики

• Входное напряжение: до 20 В
• Выходное напряжение: регулируется от 1.21 В до 20 В
• Выходной ток: до 1.5 А
• Падение напряжения: 0.55 В при 1.5 А
• Потребляемый ток: 1.5 мА
• Коэффициент подавления пульсаций питания (PSRR): 63 дБ при 120 Гц
• Рабочая температура: от -55°C до +125°C
• Корпус: DDPAK-5 (TO-263-6)

Возможные аналоги

• LT3080 от Analog Devices: регулируемый LDO стабилизатор с выходным током до 1.1 А.
• LM317 от Texas Instruments: классический регулируемый регулятор напряжения с аналогичными характеристиками.
• LD1117 от STMicroelectronics: стабилизатор с низким падением напряжения и выходным током до 1 А.

Используйте LT1963AMPQ#PBF для проектов, требующих надежного стабилизатора напряжения с низким уровнем шума и высоким выходным током.
