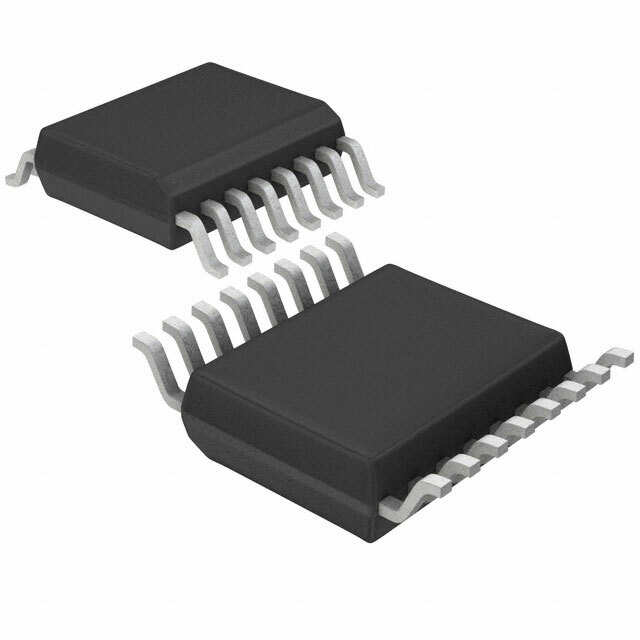

LT1952IGN#PBF

LT1952IGN#PBF от Analog Devices

Общее описание

LT1952IGN#PBF — это интегральный контроллер DC-DC преобразователя прямого преобразования с изоляцией и без. Он предназначен для использования в широком диапазоне преобразователей питания и способен работать в режиме повышения и понижения напряжения. Чип поддерживает частоту переключения от 100 кГц до 500 кГц, что делает его подходящим для самых различных приложений.

Преимущества

• Высокая эффективность: Благодаря встроенному синхронному выпрямителю и высокой частоте переключения.
• Гибкость применения: Степ-ап и степ-даун конфигурации, а также поддержка изолированных выходов.
• Широкий диапазон напряжений питания: Поддержка питания от 9.25В до 25В.
• Компактный корпус: 16-SSOP к корпусу, что снижает занимаемое место на печатной плате.
• Надежность: Широкий рабочий температурный диапазон от -40°C до 125°C.

Недостатки

• Сложность использования: Требуется продвинутый уровень знаний для правильной настройки и применения в схемах.
• Чувствительность к неправильной настройке: Неправильная конфигурация может привести к неэффективной работе или повреждению компонента.

Типовое использование

• Преобразователи питания с изоляцией и без.
• Телекоммуникационные системы.
• Питание промышленных и медицинских устройств.
• Преобразователи с высоким коэффициентом усиления и места с ограниченным пространством.

Рекомендации по применению

• Убедитесь, что напряжение питания находится в указанном диапазоне от 9.25В до 25В.
• Оптимально подберите частоту переключения в диапазоне от 100 кГц до 500 кГц для минимизации потерь.
• Используйте качественные конденсаторы и элементы защиты для повышения надежности и долговечности системы.
• Внимательно следите за тепловым режимом и обеспечьте надлежащую вентиляцию или радиатор для отвода тепла.

Основные технические характеристики

• Тип выходного сигнала: Транзисторный драйвер
• Функция: Шаг вверх/вниз
• Конфигурация выхода: Положительный, поддержка изоляции
• Топология: Прямой преобразователь
• Количество выходов: 1
• Фазы выхода: 1
• Напряжение питания (Vcc/Vdd): 9.25В ~ 25В
• Частота переключения: 100 кГц ~ 500 кГц
• Максимальный рабочий цикл: 90%
• Синхронный выпрямитель: Да
• Синхронизация с внешними часами: Да
• Особенности управления: Включение, Управление частотой
• Рабочая температура: -40°C ~ 125°C (TJ)
• Тип монтажа: Поверхностный монтаж
• Корпус / корпус поставщика: 16-SSOP (0.154", 3.90mm Width)

Возможные аналоги

• LT1952CI: Подобная модель с менее строгими температурными характеристиками.
• LT1952IG: Альтернатива с немного другими характеристиками по напряжению и частоте.
• LM5035: Контроллер преобразователя от Texas Instruments с схожими характеристиками.

Установите LT1952IGN#PBF для достижения высокоэффективного преобразования напряжения и надежности в ваших высокопрецизионных проектах!
