LT1805CS#PBF

LT1805CS#PBF от Analog Devices

Общее описание

LT1805CS#PBF — это универсальный операционный усилитель производства компании Analog Devices. Он предназначен для широкого спектра приложений, требующих высокой скорости и точности. Этот операционный усилитель оснащен четырьмя внутренними схемами и имеет выход rail-to-rail, что обеспечивает гибкость в дизайне и надежные результаты.

Преимущества

• Высокая скорость нарастания: 100 В/мкС, что позволяет использовать его в приложениях с высокими частотами.
• Широкая полоса пропускания: 83 МГц обеспечивает точное усиление сигналов в широком диапазоне частот.
• Низкий входной ток смещения: 2,5 мкА, что минимизирует погрешности в измерительных цепях.
• Минимальное смещение напряжения на входе: 1,5 мВ повышает точность измерений.
• Rail-to-Rail выход: обеспечивает максимальный диапазон сигнала на выходе.

Недостатки

• Ток потребления: 2,5 мА на канал, что может быть выше по сравнению с более энергоэффективными решениями.
• Диапазон рабочих температур: ограничен от 0°C до 70°C, что может быть ограничением для некоторых промышленных применений.

Типовое использование

• Усиление сигналов в аудиосистемах.
• Обработка данных из сенсоров и преобразователей.
• Аналоговые вычисления и фильтрация.
• Широкополосные коммуникационные системы.

Рекомендации по применению

1. Печатная плата: Убедитесь, что ПП работает в пределах рекомендуемых напряжений (2,3 В - 12,6 В).
2. Теплоотведение: При необходимости используйте подходящие методы охлаждения для поддержания рабочей температуры.
3. Фильтрация питания: Установите конденсаторы возле выводов питания для уменьшения шумов.

Технические характеристики

• Тип усилителя: Универсальный
• Число каскадов: 4
• Тип выхода: Rail-to-Rail
• Скорость нарастания: 100 В/мкС
• Полоса пропускания: 83 МГц
• Ток смещения на входе: 2,5 мкА
• Смещение напряжения на входе: 1,5 мВ
• Ток потребления: 2,5 мА на канал
• Выходной ток на канал: 50 мА
• Минимальное напряжение питания: 2,3 В
• Максимальное напряжение питания: 12,6 В
• Температурный диапазон: от 0°C до 70°C
• Тип монтажа: Поверхностный монтаж (SMD)

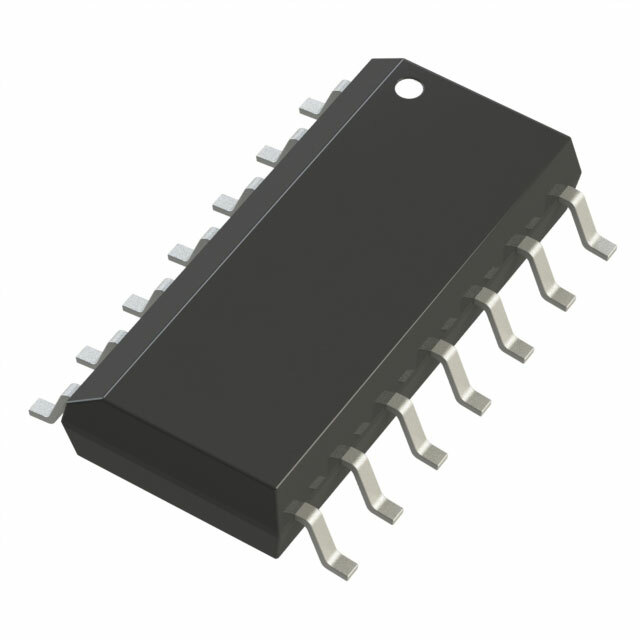

• Корпус / Обозначение корпуса: 14-SOIC (0,154", 3,90 мм ширина)
• Упаковка: 14-SO

Возможные аналоги

• LT1806: Аналогичный усилитель с улучшенными характеристиками.
• AD8042: Высокоскоростной двойной операционный усилитель.
• OPA4277: Прецизионный операционный усилитель от Texas Instruments.

Использование LT1805CS#PBF позволит вам разрабатывать надежные и высокопроизводительные схемы усиления благодаря его сбалансированным характеристикам и широкому диапазону применений.
