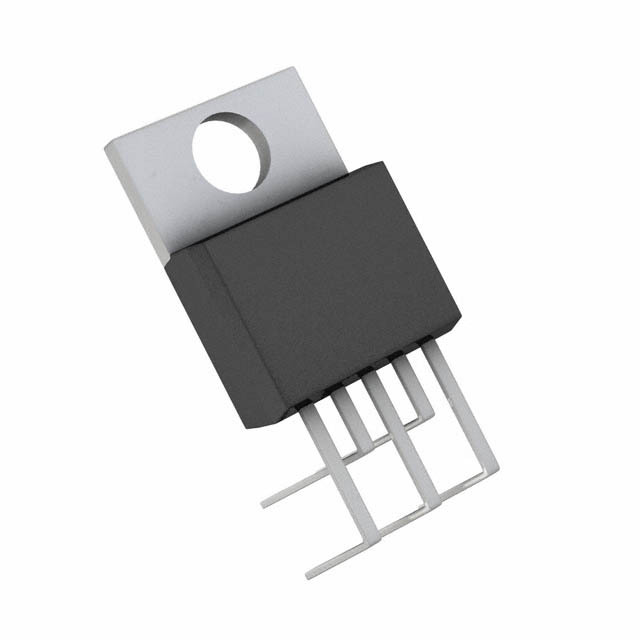

LT1764ET#31PBF от Analog Devices

Общее описание

LT1764ET#31PBF – это высокоэффективный линейный регулирующий стабилизатор напряжения с возможностью высокоточного регулирования выходного напряжения в широком диапазоне. Он предлагает регулируемое выходное напряжение и способен выдавать ток до 3А, что делает его идеальным выбором для приложений с высокими требованиями к токовой нагрузке и низким уровнем шумов.

Преимущества

• Высокая точность регулирования выходного напряжения
• Низкое падение напряжения (до 0.45В при 3А)
• Низкий уровень шумов, высокое подавление пульсаций
• Встроенные функции защиты от перегрузки по току, перегрева и обратной полярности
• Широкий диапазон входных (до 20В) и выходных (от 1.21В до 20В) напряжений

Недостатки

• Требует внешних пассивных компонентов для настройки выходного напряжения
• Высокое тепловыделение при высоком токе нагрузки требует эффективного теплоотвода

Типовое использование

• Прецизионные аналоговые схемы
• Системы питания микропроцессоров и микроконтроллеров
• Промышленные системы автоматизации
• Системы управления двигателями

Рекомендации по применению

• Используйте качественные конденсаторы с низким коэффициентом эквивалентного последовательного сопротивления (ESR) на входе и выходе регулятора для минимизации шума и стабилизации работы.
• Обеспечьте надлежащий отвод тепла при чрезмерных токах нагрузки с помощью радиаторов или других теплоотводящих элементов.
• Не превышайте указанные пределы входного и выходного напряжений для предотвращения повреждений устройства.

Основные технические характеристики

• Конфигурация выхода: Положительная
• Тип выхода: Регулируемый
• Количество регулируемых выходов: 1
• Максимальное входное напряжение: 20В
• Минимальное выходное напряжение: 1.21В
• Максимальное выходное напряжение: 20В
• Падение напряжения: 0.45В @ 3А
• Максимальный выходной ток: 3А
• Ток покоя: 1.5 мА
• Максимальный ток потребления: 200 мА
• Подавление пульсаций питания (PSRR): 63 дБ (120Гц)
• Защитные функции: перегрузка по току, перегрев, обратная полярность
• Температурный диапазон: -40°C ~ 125°C
• Тип монтажа: Сквозное отверстие
• Корпус: TO-220-5 Formed Leads

Возможные аналоги

• LM317 (National Semiconductor)
• LT3080 (Analog Devices)
• TPS7A4700 (Texas Instruments)
• MIC29302 (Microchip Technology)

Использование LT1764ET#31PBF в ваших проектах обеспечит высокую стабильность и надежность работы ваших схем, позволяя поддерживать требуемые параметры при различных нагрузках и условиях эксплуатации.
