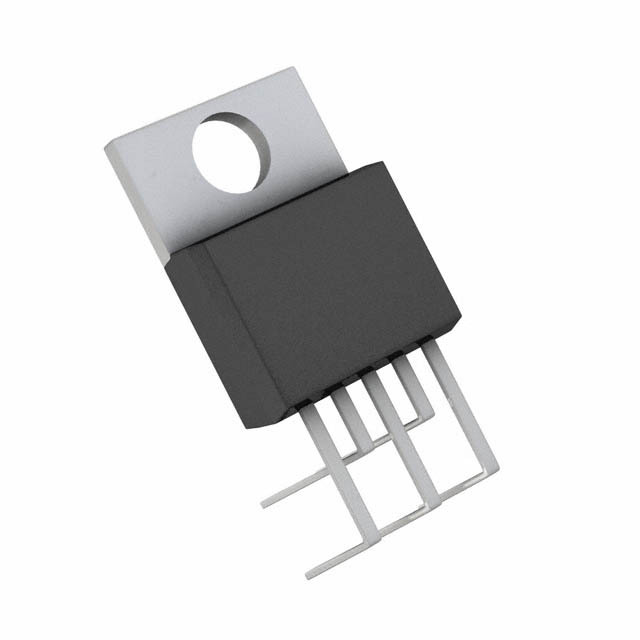

LT1764ET#30PBF

LT1764ET#30PBF от Analog Devices

Общее описание

LT1764ET#30PBF — это линейный стабилизатор напряжения с низким падением напряжения (LDO) от компании Analog Devices. Этот компонент обеспечивает регулируемое положительное напряжение на выходе с максимальным током 3А. Устройство изготовлено в корпусе TO-220-5, что обеспечивает легкость монтажа.

Преимущества

• Высокий выходной ток: до 3А, что позволяет использовать данный стабилизатор в приложениях с высоким потреблением.
• Низкое падение напряжения: всего 0.45В при максимальном токе нагрузки.
• Широкий диапазон входных напряжений: от 1.21В до 20В, что делает его универсальным решением для различных приложений.
• Встроенные защиты: защита от перегрева, перегрузки по току и обратной полярности.
• Низкий ток покоя: всего 1.5 мА, что способствует экономии энергии.

Недостатки

• Тепловое управление: при использовании на высоких токах и напряжениях может потребоваться дополнительное охлаждение или радиатор.

Типовое использование

• Регулировка напряжения в системах питания с высоким требованием к стабильности и точности.
• Источники питания для микропроцессоров и других чувствительных к напряжению компонентов.
• Промышленное оборудование и системы автоматизации.

Рекомендации по применению

• Для обеспечения оптимальной работы рекомендуется использовать теплоотвод для отвода тепла при высоких токах нагрузки.
• Соблюдайте полярность при подключении, чтобы избежать повреждения компонентов.
• При проектировании учитывайте максимальные и минимальные значения входного и выходного напряжения.

Основные технические характеристики

• Конфигурация выхода: Положительная
• Тип выхода: Регулируемый
• Количество регуляторов: 1
• Максимальное входное напряжение: 20В
• Минимальное/фиксированное выходное напряжение: 1.21В
• Максимальное выходное напряжение: 20В
• Падение напряжения: 0.45В при 3А
• Максимальный выходной ток: 3А
• Ток покоя: 1.5 мА
• Максимальный ток снабжения: 200 мА
• Коэффициент подавления пульсаций источника питания (PSRR): 63дБ (120Гц)
• Функции управления: Включение/Выключение
• Функции защиты: защита от перегрева, перегрузки по току и обратной полярности
• Рабочая температура: -40°C до +125°C
• Тип монтажа: Сквозное отверстие
• Корпус/Упаковка: TO-220-5

Возможные аналоги

• LM338T от Texas Instruments
• LT1083CT от Linear Technology

Используйте LT1764ET#30PBF для обеспечения стабильного и надежного питания ваших электронных устройств.
