LT1764EQ#TRPBF

LT1764EQ#TRPBF от Analog Devices

Общее описание

LT1764EQ#TRPBF - это низкопрочный линейный регулятор напряжения (LDO), разработанный компанией Analog Devices. Компонент обеспечивает стабилизацию выходного напряжения от 1.21В до 20В при максимальном токе нагрузки 3А. Регулятор собран в корпусе DDPAK-5, что делает его идеальным для поверхностного монтажа.

Преимущества

• Высокая производительность: Обеспечивает низкий выходной шум и высокую точность регулирования напряжения.
• Широкий диапазон входных и выходных напряжений: Поддерживает входные напряжения до 20В и регулируемые выходные напряжения.
• Высокая токоотдача: Способен обеспечивать стабильный выходной ток до 3А.
• Низкое падение напряжения: Максимальное падение напряжения составляет 0.66В при токе 3А.

Недостатки

• Рабочая температура: Компонент может требовать дополнительных теплоотводов при высокой температуре окружающей среды.
• Размер корпуса: Корпус DDPAK-5 может быть крупным для некоторых приложений с ограниченным пространством.

Типовое использование

• Электропитание микроконтроллеров и других цифровых устройств: Обеспечивает стабильное напряжение для чувствительных компонентов.
• Преобразователи напряжения для питания аналоговых цепей: Высокая токоотдача делает этот регулятор пригодным для питания аналоговых схем с высокими требованиями к току.
• Промышленные и автомобильные решения: Используется в различных приложениях для обеспечения надежного и стабилизированного электропитания.

Рекомендации по применению

• Теплоотвод: При работе на высокой мощности рекомендуется использовать дополнительные теплоотводы для предотвращения перегрева.
• Фильтрация: Для снижения уровня выходного шума рекомендуется использовать керамические фильтрующие конденсаторы на входе и выходе регулятора.
• Монтаж: Обеспечьте качественный термоконтакт между корпусом и платой для улучшенной теплоотдачи.

Основные технические характеристики

• Конфигурация выхода: Положительная
• Тип выхода: Регулируемый
• Количество регуляторов: 1
• Максимальное входное напряжение: 20В
• Минимальное фиксированное выходное напряжение: 1.21В
• Максимальное выходное напряжение: 20В
• Максимальное падение напряжения: 0.66В при токе 3А
• Выходной ток: 3А
• Ток потребления (Iq): 1.5 мА
• Максимальный ток потребления: 200 мА
• PSRR: 63 дБ при 120 Гц
• Функции управления: Включение
• Защитные функции: Защита от перегрузки по току, защита от перегрева, защита от обратной полярности
• Рабочая температура: от -40°C до 125°C (Tj)
• Тип монтажа: Поверхностный монтаж

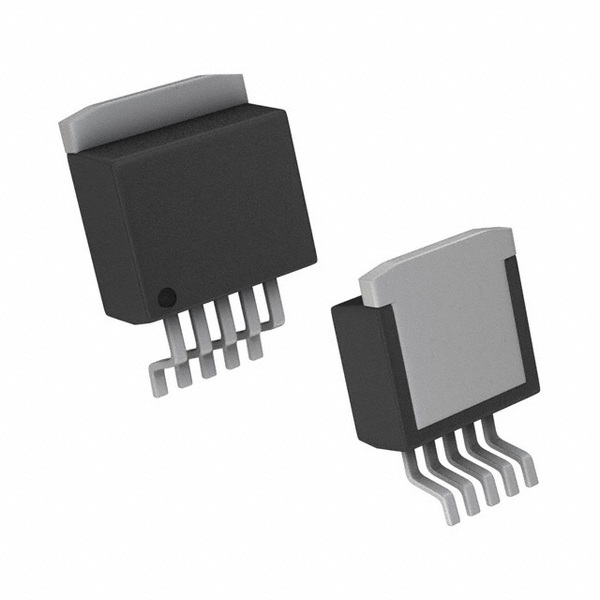

• Корпус / Габариты: TO-263-6, D2PAK (5 выводов + таб), TO-263BA
• Корпус производителя: DDPAK-5

Возможные аналоги

• LT1764EQ-2.5#PBF: Регулятор напряжения с фиксированным выходным напряжением 2.5В.
• LT3080: Регулируемый LDO регулятор с похожими характеристиками, но с улучшенной производительностью на низких токах.
• ADM7150: Высоковольтный, низкошумящий линейный регулятор с фиксированным напряжением 5В.

Используйте LT1764EQ#TRPBF от Analog Devices в ваших проектах для обеспечения стабильного и надежного питания!
