LT1764EFE#PBF от Analog Devices

Общее описание

LT1764EFE#PBF — это высокоэффективный, низкий падение напряжения (LDO) линейный регулятор производства Analog Devices. Этот компонент обеспечивает стабильное выходное напряжение при входном напряжении до 20 В и выходном токе до 3 А. Он обладает рядом встроенных функций защиты и контрольных возможностей, что делает его отличным выбором для разнообразных приложений в системах питания.

Преимущества

• Высокая эффективность: Обеспечивает низкий падение напряжения (0.45 В при 3 А), что минимизирует потери энергии.
• Широкий диапазон выходного напряжения: Регулируемый от 1.21 В до 20 В.
• Высокая стабильность: Коэффициент подавления пульсаций (PSRR) 63 дБ при 120 Гц.
• Качество и надежность: Встроенные защиты от перегрева, перегрузки по току и обратной полярности.

Недостатки

• Тепловыделение: Высокие токи нагрузки могут привести к значительному тепловыделению, требующему дополнительных радиаторов или вентиляции.

Типовое использование

LT1764EFE#PBF находит свое применение в разнообразных областях:

• Промышленные системы: Питание сенсоров и приводов.
• Коммуникационная техника: Системы питания коммутаторов и маршрутизаторов.
• Потребительская электроника: Стабилизация напряжения в портативных устройствах.

Рекомендации по применению

• Термическое управление: Для оптимальной работы и предотвращения перегрева рекомендуется устанавливать компонент на плату с хорошим тепловым контактом и использовать дополнительные тепловые решения при высоких токах.
• Фильтрация напряжения: Следует обеспечить качественную фильтрацию входного и выходного напряжения для минимизации шумов и пульсаций.

Основные технические характеристики

• Конфигурация выхода: Положительное
• Тип выхода: Регулируемое
• Число регуляторов: 1
• Максимальное входное напряжение: 20 В
• Минимальное/фиксированное выходное напряжение: 1.21 В
• Максимальное выходное напряжение: 20 В
• Максимальное падение напряжения: 0.45 В при 3 А
• Выходной ток: 3 А
• Ток покоя: 1.5 мА
• Ток питания (макс.): 200 мА
• PSRR: 63 дБ при 120 Гц
• Контрольные функции: Enable
• Функции защиты: Защита от перенапряжения, перегрева, обратной полярности
• Рабочая температура: -40°C ~ 125°C
• Тип монтажа: Поверхностный монтаж

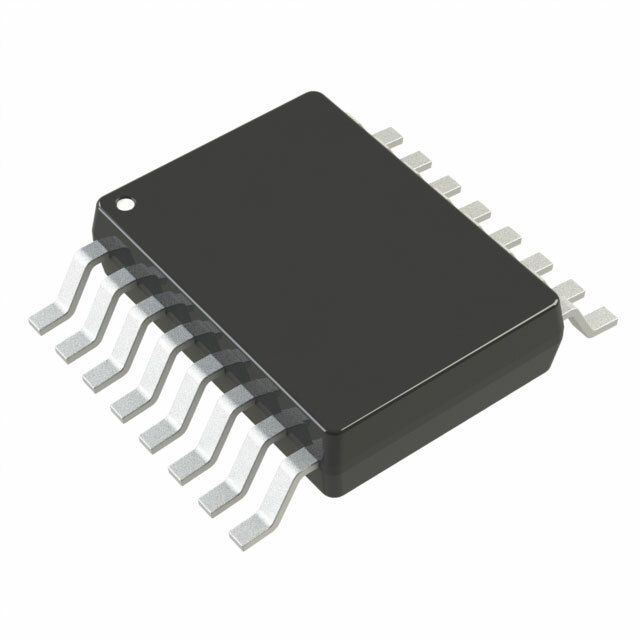

• Корпус/опция упаковки: 16-TSSOP (с выведенной центральной площадкой)

Возможные аналоги

• LT1963EQ-3.3#PBF от Analog Devices
• MIC29502-2.5WT от Microchip Technology
• TPS7A4700RGWT от Texas Instruments

Использование LT1764EFE#PBF обеспечит надежную и устойчивую работу вашей схемы, особенно в системах, где требуется высокая производительность и стабильность при относительно высоких токах нагрузки.
