LT1764EFE-1.5#PBF

LT1764EFE-1.5#PBF: Линейный стабилизатор напряжения

Общее описание

LT1764EFE-1.5#PBF — это высокопроизводительный линейный стабилизатор напряжения от компании Analog Devices, предоставляющий фиксированное выходное напряжение 1.5В с максимальным выходным током до 3А. Этот регулятор предназначен для приложений, требующих низкого падения напряжения и высокой точности стабилизации.

Преимущества

• Низкое падение напряжения: Максимальное падение напряжения составляет 0.45В при токе 3А.
• Высокий коэффициент подавления пульсаций (PSRR): 63 дБ на частоте 120 Гц, что улучшает качество выходного напряжения.
• Встроенные защитные функции: Включение защиты от перегрева, перегрузки по току и обратной полярности.
• Низкий уровень собственных потреблений: Около 1.5 мА в покое при полной нагрузке.

Недостатки

• Ограниченное входное напряжение: Максимальное входное напряжение составляет 20В, что может быть недостаточным для некоторых мощных приложений.
• Пакет TSSOP: Ограничивает применение на платах с высокой плотностью монтажа, хотя и предоставляет улучшенное охлаждение.

Типовое использование

• Приложения для питания микропроцессоров и микроконтроллеров
• Системы питания для аналоговых устройств чувствительных к шуму
• Питание для модулей телекоммуникационного оборудования
• Промышленные электронные устройства

Рекомендации по применению

• Термопротекция: Для обеспечения стабильной работы и предотвращения перегрева рекомендуется использовать дополнительный радиатор или теплопроводящий материал.
• Фильтрация: Для получения стабильного выходного напряжения рекомендуется использовать высококачественные конденсаторы с низким ESR на входе и выходе регулятора.
• Разводка печатной платы: Обеспечьте широкие дорожки для минимизации падения напряжения и улучшения теплоотвода.

Основные технические характеристики

• Конфигурация выхода: Положительная
• Тип выхода: Фиксированный
• Количество регуляторов: 1
• Максимальное входное напряжение: 20В
• Входное/выходное напряжение: 1.5В
• Максимальное падение напряжения: 0.45В при 3А
• Выходной ток: 3А
• Статический ток: 1.5 мА
• Подавление пульсаций (PSRR): 63 дБ (на частоте 120 Гц)
• Функции управления: Включение (Enable)
• Защита: Защита от перегрева, перегрузки по току, обратной полярности
• Рабочая температура: -40°C ~ 125°C
• Тип монтажа: Поверхностный монтаж (SMD)

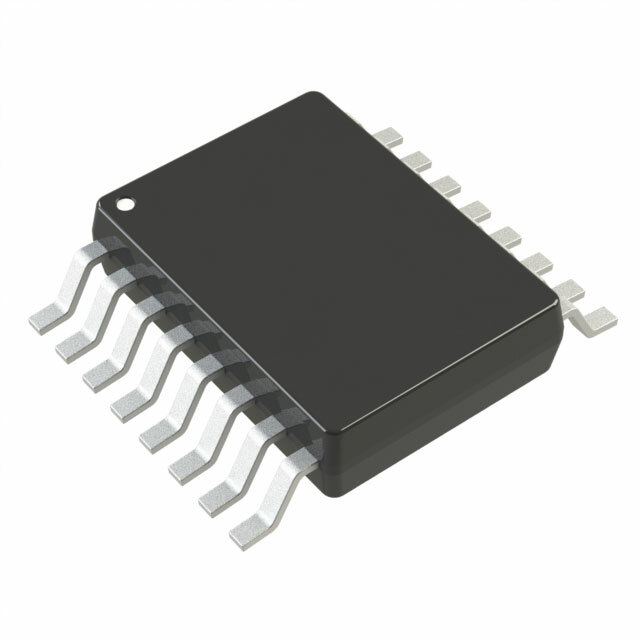

• Корпус: 16-TSSOP (4.40 мм ширина) с открытой подложкой

Возможные аналоги

• LT1963A от Analog Devices: Стабилизатор напряжения с другими характеристиками и корпусом.
• MIC39300-1.5 от Microchip Technology: Линейный регулятор с аналогичными характеристиками.
• LD1085V от STMicroelectronics: Аналог для использования в приложениях с высоким выходным током.

Этот высокоэффективный линейный стабилизатор привносит надежность и качество в проектирование источников питания для различных электронных приложений.
