LT1715IMS#PBF

Описание продукта

LT1715IMS#PBF - это высокоскоростной, прецизионный компаратор общего назначения от компании Analog Devices. Он содержит два компаратора в одном корпусе и обладает уникальными характеристиками, включая входы и выходы с железнодорожной рейкой и низким энергопотреблением. Этот компонент специально разработан для обеспечения высокой скорости работы при низком потреблении электроэнергии.

Преимущества

• Высокая скорость реакции: Максимальная задержка распространения составляет всего 9 нс, что делает его подходящим для приложений, требующих высокой скорости.
• Низкое энергопотребление: Ток покоя составляет менее 2 мА на канал.
• Широкий диапазон напряжений питания: Поддерживает работы при напряжениях от 2,7В до 12В.
• Прецизионный дизайн: Обеспечивает низкое смещение напряжения, что повышает точность сравнения сигналов.
• Универсальность: Может быть использован в различных приложениях благодаря совместимости с CMOS и TTL логикой.

Недостатки

• Требовательность к компонентам: Для получения максимальной производительности могут требоваться компоненты с высокими характеристиками стабильности.
• Чувствительность к помехам: Высокая скорость и низкое энергопотребление могут быть чувствительны к помехам, что требует тщательного рассмотрения экранировки и компоновки схемы.

Типовое использование

• Импульсные системы
• Высокоскоростная аналоговая обработка сигналов
• Прецизионные измерительные системы
• Системы контроля температуры
• Детекторы порогового напряжения

Рекомендации по применению

• Используйте шунтирующие конденсаторы: Они могут помочь минимизировать влияние шумов и повысить стабильность работы компаратора.
• Контролируйте компоновку печатной платы: Минимизация длины и перекрестных связей поможет снизить электромагнитные помехи.
• Обеспечьте хорошее заземление и экранировку: Это критично для высокочастотных приложений, чтобы уменьшить влияние на работу компаратора.

Основные технические характеристики

• Тип компаратора: CMOS, Rail-to-Rail, TTL
• Количество элементов: 2
• Диапазон рабочего напряжения: 2.7В ~ 12В
• Максимальный смещающий входной ток: 6µA при ±5В
• Максимальный ток смещения: 2.5мВ при ±5В
• Типичное значение тока выходного канала: 20 мА
• Мощность в режиме ожидания: менее 2 мА
• Коэффициент подавления синфазного сигнала (CMRR): 70 дБ
• Коэффициент подавления источника питания (PSRR): 80 дБ
• Максимальная задержка пропагации: 9 нс
• Гистерезис: 6 мВ
• Диапазон рабочих температур: от -40°C до +85°C

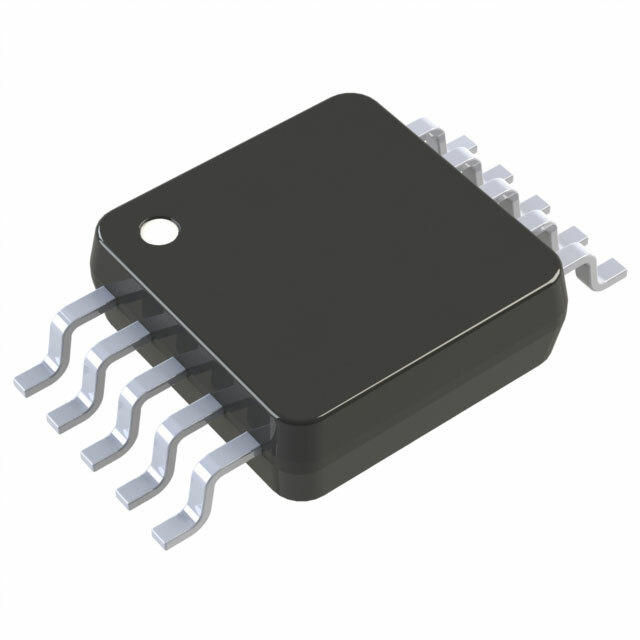

• Корпус: 10-MSOP (Surface Mount)

Аналоги

• LMV7219 от Texas Instruments
• MAX9601 от Maxim Integrated
• AD8552 от Analog Devices

Эти аналоги предоставляют схожие функциональные возможности и могут быть использованы в аналогичных приложениях.

Заключение

LT1715IMS#PBF от Analog Devices - это высокопроизводительный компаратор, который идеально подходит для приложений, требующих высокой скорости и точности. Следуя рекомендациям по применению и учитывая его особенности, вы сможете эффективно использовать этот компонент в своих проектах.
