LT1587CM-3.6#PBF

LT1587CM-3.6#PBF от Analog Devices

Общее описание

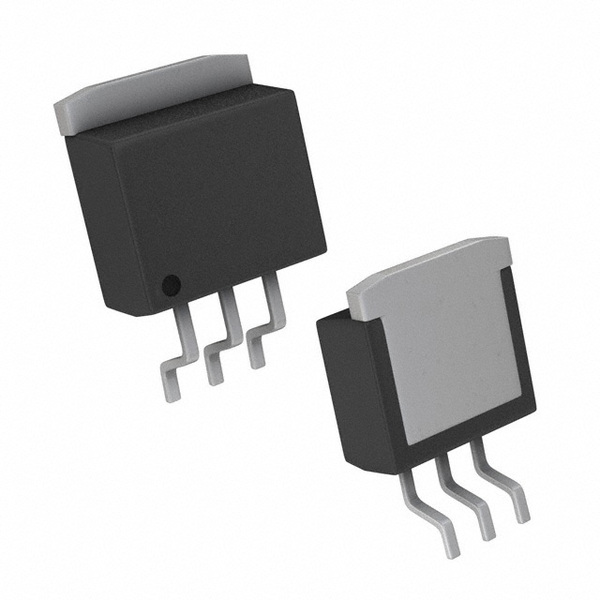

LT1587CM-3.6#PBF — это линейный стабилизатор напряжения с фиксированным выходным напряжением 3.6В и максимальным выходным током 3А. Он разрабатывается компанией Analog Devices и поставляется в корпусе DDPAK-3, что обеспечивает надежное охлаждение при высокой плотности мощности.

Преимущества

• Высокая стабильность: Обеспечивает постоянное выходное напряжение при изменяющемся входе и нагрузке.
• Низкое тепловыделение: Благодаря эффективному корпусу типа D2PAK-3.
• Защита: Встроенная защита от перенапряжения, перегрева и короткого замыкания.

Недостатки

• Необходимость в радиаторах: Для работы при максимальных токах требуется дополнительное охлаждение.
• Ограниченное входное напряжение: Максимальное входное напряжение составляет 7В.

Типовое использование

• Питание микроконтроллеров: Обеспечение стабильного питания для микропроцессорных систем.
• Мобильные устройства: Применение в портативных устройствах, требующих стабильного напряжения на различных стадиях разряда аккумулятора.
• Промышленная автоматика: Использование в системах управления и мониторинга.

Рекомендации по применению

• Обеспечьте достаточное теплоотведение для поддержания стабильной работы при высоких токах.
• Для максимальной эффективности используйте с качественными входными и выходными конденсаторами.
• Следите за максимально допустимым входным напряжением (7В), чтобы избежать повреждения устройства.

Основные технические характеристики

• Входное напряжение (макс): 7В
• Выходное напряжение: 3.6В (фиксированное)
• Максимальный выходной ток: 3А
• Падение напряжения: 1.3В при 3А
• PSRR: 72дБ (при 120Гц)
• Защита: От перегрева, от короткого замыкания, от перенапряжения
• Рабочая температура: от 0°C до +125°C
• Монтаж: Поверхностный (SMD)
• Корпус: D2PAK-3 (DDPAK-3)

Возможные аналоги

• LM7805 — стабилизатор напряжения на 5В (различие в выходном напряжении).
• LM317 — регулируемый стабилизатор напряжения (может быть настроен на различные напряжения).

Используйте LT1587CM-3.6#PBF для получения стабильного и надежного напряжения с минимальными колебаниями в любых приложениях, требующих высокой плотности мощности.
