LT1585CM-3.3#TRPBF

LT1585CM-3.3#TRPBF от Analog Devices

Общее описание

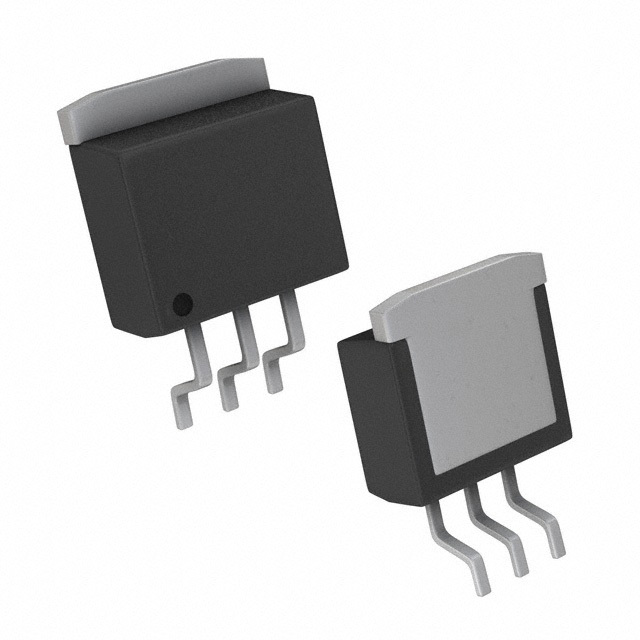

LT1585CM-3.3#TRPBF - это высокопроизводительный линейный регулятор напряжения (LDO) от компании Analog Devices, предназначенный для обеспечения стабильного выхода 3.3V при токе до 4.6A. Устройство выполнено в корпусе D2PAK-3, что обеспечивает удобство монтажа на плату и хорошее теплоотведение.

Преимущества

• Высокая выходная сила тока до 4.6A
• Низкий уровень шума благодаря линейной регулировке
• Встроенные защиты от перенапряжения, перегрева и короткого замыкания
• Простота использования и монтажа

Недостатки

• Относительно высокий коэффициент падения напряжения (Dropout Voltage)
• Ограничения по входному напряжению (до 7V)

Типовое использование

• Стабилизация питания для цифровых и аналоговых схем
• Питание микропроцессоров и микроконтроллеров
• Преобразователи в сетевых и телекоммуникационных устройствах
• Прецизионные измерительные приборы

Рекомендации по применению

• Обеспечьте адекватное теплоотведение для поддержания допустимого теплового режима работы
• Используйте керамические конденсаторы на входе и выходе для минимизации шума
• Убедитесь, что входное напряжение не превышает указанных значений

Основные технические характеристики

• Входное напряжение (макс.): 7V
• Выходное напряжение: 3.3V
• Максимальный выходной ток: 4.6A
• Максимальное падение напряжения: 1.4V @ 4.6A
• Рабочая температура: 0°C ~ 125°C
• Корпус: D2PAK-3 (TO-263-4, 3 Leads + Tab)

Возможные аналоги

• LM7805 от Texas Instruments - линейный регулятор, но с выходным напряжением 5V и меньшим током.
• LT1963A-3.3 от Analog Devices - аналогичный линейный регулятор с улучшенными характеристиками по шумам.

Применение этого регулятора в ваших схемах обеспечит надежное и стабильное питание для широкого спектра электронных устройств.
