LT1585ACM-1.5#PBF от Analog Devices

Общее описание

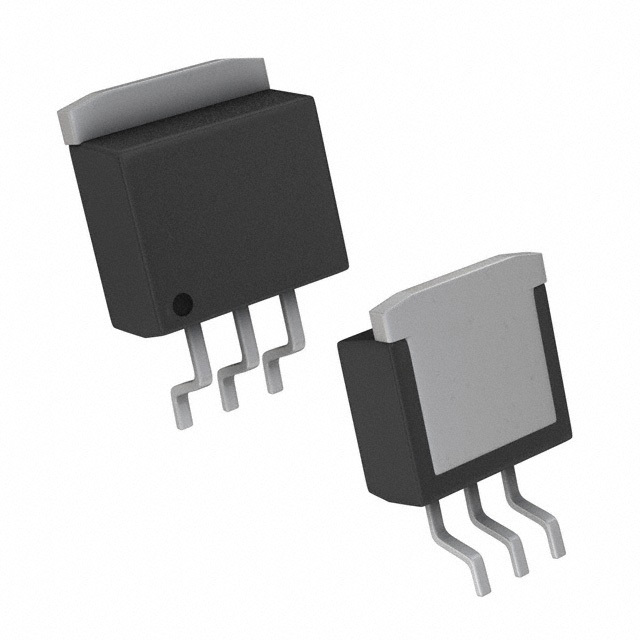

LT1585ACM-1.5#PBF – это линейный регулятор напряжения с низким падением напряжения (LDO) от компании Analog Devices. Данный регулятор обеспечивает фиксированное выходное напряжение 1.5В и способен выдавать ток до 5А. Поставляется в корпусе D2PAK-3 и идеально подходит для приложений, требующих стабильного низковольтного питания.

Преимущества

• Низкое падение напряжения: Максимальное падение напряжения при нагрузке 1.4В при токе 5А.
• Высокая стабильность: Обеспечение стабильного выходного напряжения при изменениях нагрузки и входного напряжения.
• Защита: Встроенная защита от перегрева, перенапряжения и короткого замыкания.
• Компактный корпус: Удобный для монтажа корпус D2PAK-3, подходит для поверхностного монтажа.

Недостатки

• Теплопотери: Высокие токи могут вызвать значительное выделение тепла, требующее эффективного теплоотвода.
• Фиксированное выходное напряжение: Не подходит для приложений, требующих регулируемого выходного напряжения.

Типовое использование

• Питание процессоров: Обеспечение стабильного низковольтного питания для процессоров и микроконтроллеров.
• Питание периферийных устройств: Регулирование напряжения для периферийных устройств, требующих стабильного напряжения.
• Системы связи: Использование в телекоммуникационном оборудовании для обеспечения стабильного питания.

Основные технические характеристики

• Входное напряжение (максимальное): 7В
• Выходное напряжение (фиксированное): 1.5В
• Выходной ток: до 5А
• Максимальное падение напряжения: 1.4В @ 5А
• Коэффициент подавления пульсаций питания (PSRR): 72 дБ (120 Гц)
• Температурный диапазон работы: 0°C ~ 125°C
• Корпус/Тип монтажа: D2PAK-3 (поверхностный монтаж)
• Защита: от перегрева, перенапряжения, короткого замыкания

Рекомендации по применению

• Теплоотвод: При высоких нагрузках необходим надёжный теплоотвод для предотвращения перегрева устройства.
• Фильтрация: Для обеспечения максимальной стабильности работы рекомендуется использовать фильтрующие конденсаторы на входе и выходе регулятора.
• Проектирование PCB: Тщательно продумывайте разводку печатной платы для минимизации шумов и потерь.

Возможные аналоги

• LM338T от Texas Instruments: регулируемый регулятор напряжения с выходным током до 5А.
• LT1084CT-1.5 от Analog Devices: линейный регулятор с фиксированным напряжением 1.5В и током до 5А.
• LDO5-15 от Linear Technology: аналогичный регулятор с низким падением напряжения.

Использование LT1585ACM-1.5#PBF оптимально для приложений, требующих высокоточного и стабильного низковольтного питания с высокими нагрузочными способностями.
