LT1584CT-3.3#PBF

LT1584CT-3.3#PBF от Analog Devices

Общее описание

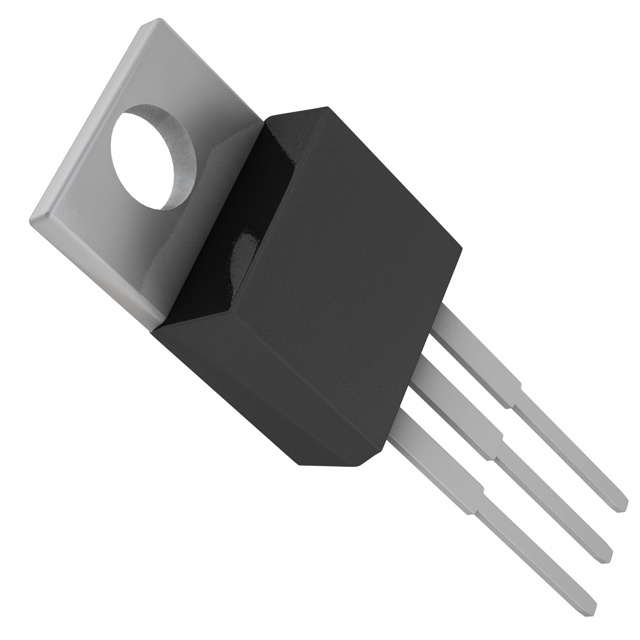

LT1584CT-3.3#PBF – это высокоэффективный линейный стабилизатор напряжения с фиксированным выходом 3.3 В и максимальным выходным током 7 А. Стабилизатор выполнен в корпусе TO-220-3. Устройство обеспечивает низкое падение напряжения (до 1,4 В при токе 7 А) и предназначено для использования в различных системах питания.

Преимущества

• Высокая стабильность выходного напряжения: Фиксированное напряжение 3.3 В.
• Большой выходной ток: До 7 А.
• Низкое падение напряжения: Максимум 1.4 В при токе 7 А.
• Надежная защита: Защита от перегрева, короткого замыкания и чрезмерного тока.

Недостатки

• Низкая эффективность на низких токах: Как и все линейные стабилизаторы, на низких токах может быть снижена эффективность.
• Потребность в радиаторе: Для работы при высоких токах требуется установка эффективного радиатора для отвода тепла.

Типовое использование

• Компьютерные системы: Питание процессоров, микроконтроллеров и других критичных к стабильности напряжения компонентов.
• Промышленные системы: Регуляторы напряжения для различных актуаторов и сенсоров.
• Телекоммуникационные устройства: Системы питания для маршрутизаторов, модемов и других коммуникационных устройств.

Рекомендации по применению

• Теплоотвод: Устанавливайте LT1584CT-3.3#PBF на радиатор для обеспечения надежного теплоотвода при больших токах.
• Защита: Используйте защитные диоды и фильтрующие конденсаторы для минимизации пиковых напряжений и защиты от помех.
• Монтаж: Монтируйте устройство на печатную плату с соответствующими тепловыми отводами и электромагнитной защитой.

Основные технические характеристики

• Тип стабилизатора: Линейный
• Конфигурация выхода: Положительный фиксированный
• Количество стабилизаторов: 1
• Максимальное входное напряжение: 7 В
• Минимальное/фиксированное выходное напряжение: 3.3 В
• Максимальное падение напряжения: 1.4 В @ 7 А
• Максимальный выходной ток: 7 А
• Рабочая температура: 0°C ~ 125°C
• Корпус: TO-220-3

Возможные аналоги

• LM338T: Линейный стабилизатор напряжения производства Texas Instruments, также поддерживающий высокий выходной ток до 5 А.
• LT1083CP-3.3: Линейный регулятор на 3.3 В с максимальным током 7.5 А от Analog Devices.

Используйте LT1584CT-3.3#PBF для создания надежных и стабильных источников питания в ваших проектах, особенно там, где требуется высокое качество и точность.
