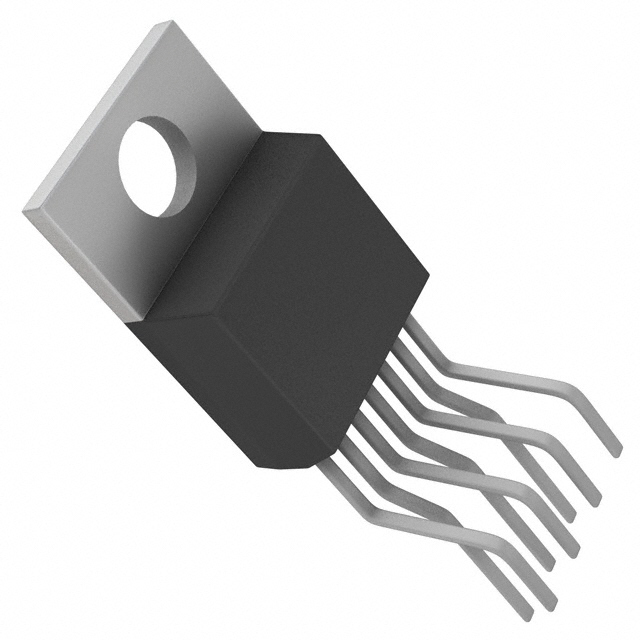

LT1581CT7#PBF

LT1581CT7#PBF от Analog Devices

Общее описание

LT1581CT7#PBF — это интегральный регулятор напряжения от Analog Devices, предназначенный для преобразования и стабилизации напряжения. Этот компонент используется в различных источниках питания, защищая схемы от перегрузок и обеспечивая стабильное напряжение на выходе. Корпус TO-220-7 облегчает установку и обеспечивает хорошее тепловое охлаждение.

Преимущества

• Широкий диапазон входного напряжения: от 1.68 В до 6 В, что делает компонент универсальным для различных приложений.
• Высокая точность выходного напряжения: регулируемый диапазон от 1.25 В до 4.65 В, что позволяет точно настраивать выходное напряжение.
• Широкий диапазон рабочих температур: от 0°C до 125°C, что делает его подходящим для эксплуатации в экстремальных условиях.
• Низкий уровень шумов и помех: обеспечивается благодаря продвинутой схеме стабилизации и фильтрации.

Недостатки

• Относительно большой размер: корпус TO-220-7 может занимать больше места на печатной плате по сравнению с более компактными компонентами.
• Ограниченная токовая нагрузка: до 7А, что может быть недостаточно для некоторых высокопроизводительных приложений.

Типовое использование

LT1581CT7#PBF часто используется в:

• Источниках питания для микропроцессоров (в том числе для процессоров Intel Pentium®).
• Системах управления питанием на промышленных и бытовых устройствах.
• Портативных электронных устройствах, требующих точного регулирования напряжения.
• Преобразователях напряжения для различных электронных схем.

Рекомендации по применению

• Теплоотвод: при использовании в схемах с высокой мощностью рекомендуется установка на радиатор для улучшения теплового управления.
• Конденсаторы: рекомендуется использовать качественные фильтрующие конденсаторы на входе и выходе для дополнительной стабилизации напряжения и уменьшения шумов.
• Монтаж: следите за правильной установкой компонента на печатной плате, чтобы избежать короткого замыкания и обеспечить надежное электрическое соединение.

Основные технические характеристики

• Входное напряжение: 1.68 В ~ 6 В
• Выходное напряжение: 1.25 В ~ 4.65 В
• Количество выходов: 1
• Токовая нагрузка: до 7 А
• Рабочая температура: от 0°C до 125°C
• Корпус: TO-220-7

Возможные аналоги

• LM317T от Texas Instruments: схожий регулируемый регулятор напряжения с корпусом TO-220.
• LT1086 от Analog Devices: линейный регулятор напряжения со схожими параметрами.
• MIC29502 от Microchip Technology: мощный регулируемый линейный регулятор в аналогичном корпусе.

С компонентом LT1581CT7#PBF от Analog Devices ваши схемы будут надежно защищены и стабилизированы, обеспечивая точное и стабильное напряжение в различных условиях эксплуатации.
