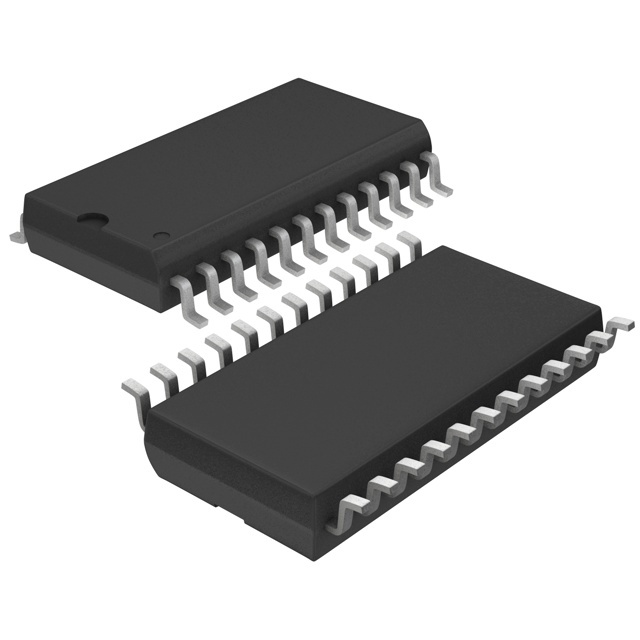

LT1511ISW#PBF

LT1511ISW#PBF от Analog Devices

Общее описание: LT1511ISW#PBF - это высокоэффективная микросхема зарядного устройства от Analog Devices, предназначенная для зарядки различных типов аккумуляторов (Multi-Chemistry). Микросхема размещена в компактном корпусе SOIC-24, что упрощает её интеграцию в различные устройства.

Преимущества:

• Высокая эффективность и низкая рассеиваемая мощность.
• Возможность зарядки различных типов аккумуляторов.
• Поддержка программируемого уровня тока заряда.
• Защита от перенапряжения для надежной и безопасной работы.
• Широкий диапазон рабочих температур.

Недостатки:

• Требует тщательного проектирования схемы для обеспечения оптимальной производительности.
• Для некоторых приложений может потребоваться дополнительная защита и фильтрация.

Типовое использование:

• Зарядные устройства для мобильной электроники.
• Системы резервного питания.
• Электроинструменты и приборы.
• Автоматизированные системы управления и мониторинга.

Рекомендации по применению:

• Следует тщательно выбирать компоненты цепи в соответствии с требованиями к току заряда и рабочему напряжению.
• Обеспечить надлежащую теплоотдачу для стабильной работы при высоких токах заряда.
• При проектировании обращать внимание на защиту цепей от перегрузки и перенапряжения.

Основные технические характеристики:

• Химия батареи: Многохимический (Multi-Chemistry)
• Максимальный ток заряда: 3A
• Максимальное напряжение батареи: 20V
• Максимальное напряжение питания: 28V
• Диапазон рабочих температур: от -40°C до 85°C
• Тип монтажа: Поверхностный монтаж (SMT)
• Корпус/тип упаковки: 24-SOIC (ширина 0.295", ширина 7.50 мм)
• Ток зарядки: Программируемый
• Защита от перенапряжения: Да

Возможные аналоги:

• LT1510 от Analog Devices
• MCP73871 от Microchip Technology
• BQ24133 от Texas Instruments

Заключение: LT1511ISW#PBF является универсальной и надежной микросхемой для зарядки различных типов аккумуляторов, предлагающей высокую эффективность и широкие возможности программирования. Использование этой микросхемы позволяет создавать эффективные и безопасные зарядные устройства для различных применений.
