LT1506IR#PBF

LT1506IR#PBF от Analog Devices

Общее описание

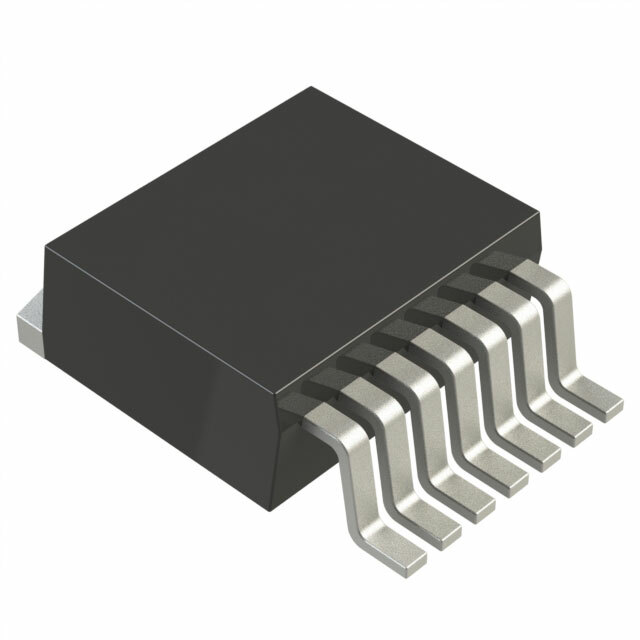

LT1506IR#PBF – это высокоэффективный понижающий преобразователь постоянного тока (DC-DC Buck Converter) разработки Analog Devices. Этот интегральный элемент предназначен для преобразования входного напряжения от 4 В до 15 В в регулируемое выходное напряжение в диапазоне от 2.42 В до 13.95 В с максимальной выходной токовой нагрузкой до 4.5 А. Устройство упаковано в корпус TO-263-8, известный также как D2PAK (7 Leads + Tab).

Преимущества

• Высокая эффективность: благодаря эффективной топологии преобразования Buck устройство обеспечивает высокий КПД, что особенно важно для энергозависимых приложений.
• Широкий диапазон входного напряжения: позволяет использовать компонент в различных системах с разнообразными источниками питания.
• Компактный корпус: корпус D2PAK обеспечивает надёжное крепление и хорошую теплопроводность.

Недостатки

• Отсутствие синхронного выпрямления: это может слегка снизить общий КПД по сравнению с синхронными преобразователями.
• Требование к охлаждению: при работе с высокими токовыми нагрузками может потребоваться дополнительное охлаждение.

Типовое использование

• Регулируемые источники питания
• Преобразователи напряжения для микроконтроллеров и других цифровых устройств
• Промышленные и автомобильные системы
• Системы телекоммуникаций

Рекомендации по применению

1. Выбор компонентов: тщательно подбирайте внешние компоненты (индуктивности и конденсаторы) для обеспечения стабильной работы устройства.
2. Тепловое управление: используйте подходящие радиаторы или теплопроводящие материалы для отвода тепла.
3. Настройка выходного напряжения: используйте резисторные делители для точной настройки выходного напряжения в требуемом диапазоне.

Основные технические характеристики

• Входное напряжение (минимум): 4 В
• Входное напряжение (максимум): 15 В
• Выходное напряжение (минимум): 2.42 В
• Выходное напряжение (максимум): 13.95 В
• Выходной ток: до 4.5 А
• Частота переключения: 500 кГц
• Рабочая температура: от -40°C до +125°C (TJ)
• Корпус: TO-263-8 (D2PAK)

Возможные аналоги

• LM2676S-ADJ/NOPB от Texas Instruments
• LM22675TJE-ADJ/NOPB от Texas Instruments
• LT1371CQ#PBF от Analog Devices

Этот понижающий преобразователь является надежным решением для задач, требующих высокой эффективности и стабильности выхода.
