LT1424IS8-5#TRPBF

LT1424IS8-5#TRPBF от Analog Devices

Общее описание

LT1424IS8-5#TRPBF — это высокоэффективный импульсный регулятор напряжения с топологией flyback от компании Analog Devices. Данный регулятор обеспечивает фиксированное выходное напряжение в 5 В и максимальный выходной ток до 400 мА. Он способен работать как в режиме повышения, так и понижения напряжения, предлагая гибкость в использовании для различных приложений.

Преимущества

• Высокая эффективность: Меньшие потери энергии в сравнении с линейными регуляторами.
• Гибкость: Способен работать как в режиме повышения, так и понижения напряжения.
• Изоляция: Возможна работа в изолированных схемах.
• Компактность: Поставляется в компактном корпусе SOIC-8, что позволяет экономить место на плате.
• Широкий диапазон входного напряжения: Подходит для различных источников питания.

Недостатки

• Сложность схемы: Необходимость использования дополнительных компонентов (трансформатор, конденсаторы и индуктивности) для реализации схемы.
• Сравнительно высокая стоимость: Стоимость может быть выше аналогов вследствие высокой производительности и гибкости.

Типовое использование

• Питание микроконтроллеров и цифровых схем.
• Системы промышленной автоматизации.
• Телекоммуникационное оборудование.
• Переносные и мобильные устройства.
• Изолированные источники питания.

Рекомендации по применению

• Фильтрация: Используйте высококачественные конденсаторы для фильтрации выходного шума и пульсаций.
• Теплоотвод: Обеспечьте достаточное охлаждение или используйте теплоотводы для работы при высоких температурах.
• Компактные трансформаторы: Для реализации изолированного питания рекомендуется использовать малогабаритные трансформаторы.

Основные технические характеристики

• Топология: Flyback
• Входное напряжение: от 2.8 В до 20 В
• Выходное напряжение: фиксированное 5 В
• Максимальный выходной ток: 400 мА
• Частота переключения: 285 кГц
• Рабочая температура: от -40°C до 125°C (TJ)

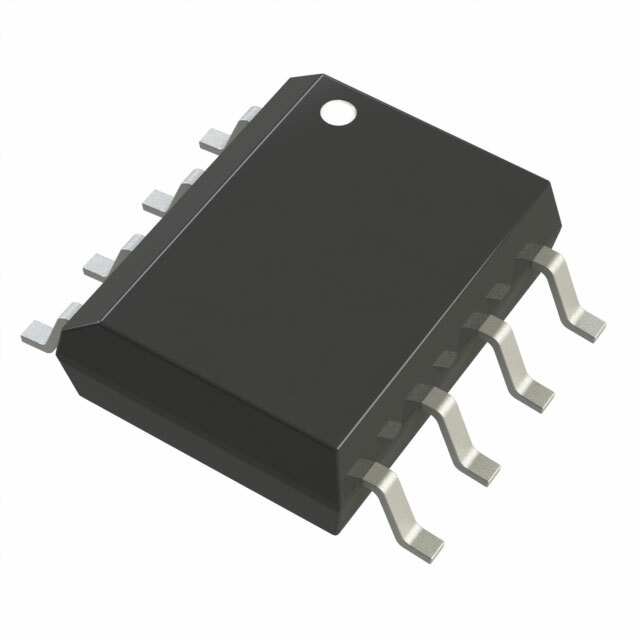

• Корпус: SOIC-8 (0.154", 3.90 мм ширина)

Возможные аналоги

• LM2577-ADJ от Texas Instruments
• LT1070 от Analog Devices
• MAX743 от Maxim Integrated

Заключение

LT1424IS8-5#TRPBF от Analog Devices — это надежный и гибкий регулятор, который отлично подходит для использования в различных приложениях, требующих высокой эффективности и гибкости. При правильном подходе к проектированию и сборке данной схемы можно добиться надежной и стабильной работы устройства.
