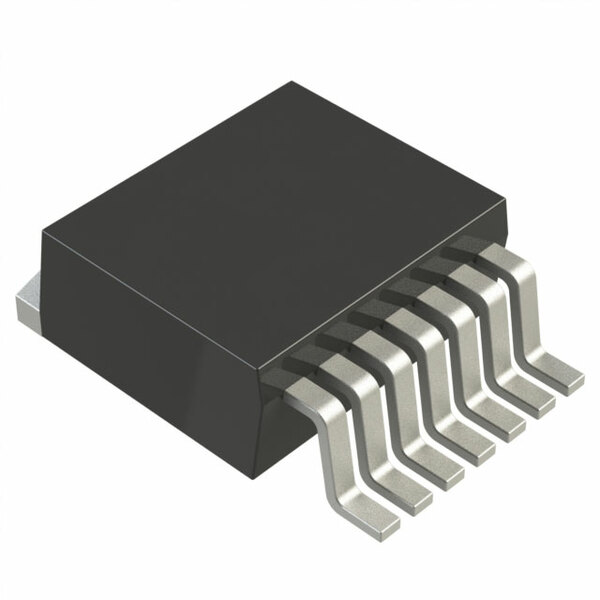

LT1371HVIR#PBF

LT1371HVIR#PBF от Analog Devices

LT1371HVIR#PBF – это мощный регулятор напряжения от компании Analog Devices, предназначенный для реализации преобразователей DC-DC на основе различных топологий, таких как понижающий, повышающий, инвертирующий и SEPIC. Этот компонент может работать в условиях широкого диапазона входных напряжений и способен справляться с высокими токами нагрузки, что делает его универсальным решением для множества применений.

Общее описание

LT1371HVIR#PBF – это регулируемый импульсный стабилизатор напряжения, который может быть использован в различных конфигурациях: понижающий (buck), повышающий (boost), инвертирующий (Cuk) и SEPIC-конвертеры. Он обладает широким диапазоном входных напряжений от 2,7 до 30 В и способен обеспечивать ток нагрузки до 3 А. Основное достоинство - высокая частота переключений до 500 кГц, что позволяет уменьшить размеры внешних компонентов и повысить эффективность работы.

Преимущества

• Широкий диапазон входного напряжения: от 2,7В до 30В.
• Высокая выходная мощность: до 3А при переключении.
• Регулируемое выходное напряжение: от 1,245В до 42В.
• Поддержка различных топологий преобразователей: buck, boost, SEPIC, Cuk.
• Высокая частота переключения: до 500 кГц.
• Компактный корпус: TO-263-8, D2PAK (7 выводов + вкладка).

Недостатки

• Требует тщательной настройки для работы в различных топологиях.
• Не поддерживает синхронный выпрямитель, что может ограничивать эффективность в определенных приложениях.
• Нуждается в адекватном управлении теплоотводом при высоких токах нагрузки.

Типовое использование

• Индустриальные понижающие преобразователи.
• Портативные устройства с переменным напряжением питания.
• Автомобильные электронные системы.
• Силовое питание для коммуникационных устройств.
• Электропитание FPGA и других цифровых устройств.

Рекомендации по применению

1. Выбор внешних компонентов: Подобрать внешние пассивные элементы (катушки, конденсаторы) в зависимости от требуемой конфигурации и выходных параметров.
2. Теплоотвод: Установить адекватный теплоотвод для предотвращения перегрева при работе в режиме высоких токов нагрузки.
3. Экранирование и фильтрация: Использовать экранированные катушки и установить фильтры для минимизации электромагнитных помех (EMI).
4. Компоновка платы: Провести разводку платы с минимальной площадью петель тока для уменьшения шумов.

Основные технические характеристики

• Конфигурация выхода: Положительная или отрицательная.
• Количество выходов: 1.
• Диапазон входного напряжения: от 2,7В до 30В.
• Диапазон выходного напряжения: от 1,245В до 42В.
• Ток нагрузки: до 3А.
• Частота переключения: до 500 кГц.
• Рабочий температурный диапазон: от 0°C до 70°C.
• Корпус: TO-263-8, D2PAK (7 выводов + вкладка).

Возможные аналоги

• LTC3780 - универсальный преобразователь с поддержкой высоких напряжений.
• LM2576 от Texas Instruments - простой в использовании понижающий регулятор, но с меньшей частотой переключения.
• MC34063 от ON Semiconductor - универсальный интегральный преобразователь с меньшей мощностью.

Если у вас есть дополнительные вопросы по использованию или настройке LT1371HVIR#PBF, не стесняйтесь обращаться за консультацией.
