LT1371CT7#PBF

LT1371CT7#PBF от Analog Devices

Общее описание

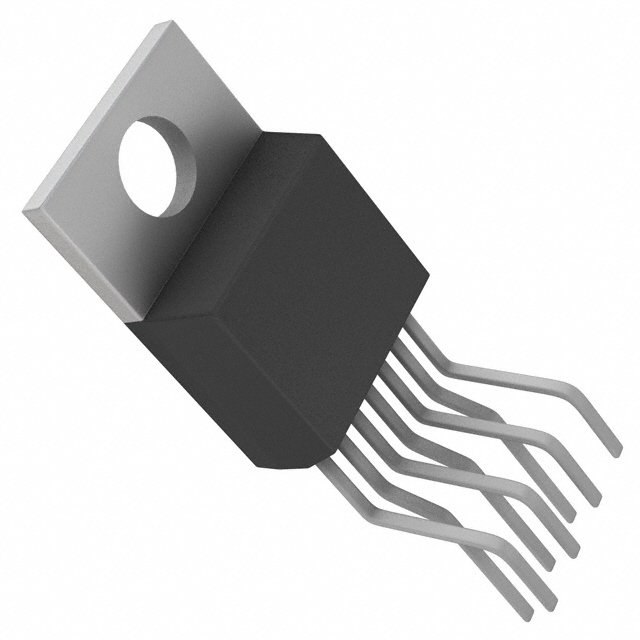

LT1371CT7#PBF - это высокоэффективный импульсный регулятор напряжения от компании Analog Devices. Он включает в себя весь необходимый функционал для работы в конфигурациях step-up, step-down и step-up/down (buck, boost, buck-boost), а также поддерживает топологии Cuk, Flyback, Forward Converter и SEPIC. Этот регулятор предоставляется в корпусе TO-220-7 с формованными выводами, что упрощает установку и использование.

Преимущества

• Высокая эффективность: Обеспечивает высокий КПД при преобразовании напряжения.
• Широкий диапазон рабочих напряжений: Подходит для применения в разнообразных системах.
• Гибкость конфигурации: Поддерживает множество топологий преобразователей.
• Простота использования: Удобный корпус TO-220-7 для крепления на радиатор.

Недостатки

• Ограниченный температурный диапазон: Рабочая температура от 0°C до 70°C, что может ограничить применение в экстремальных условиях.
• Синхронный выпрямитель отсутствует: Может быть менее эффективным в некоторых приложениях по сравнению с синхронными регуляторами.

Типовое использование

• Источники питания для промышленных и потребительских устройств.
• Питающие блоки для микроконтроллеров и других электронных компонентов.
• Регулируемые лабораторные источники питания.
• Портативные устройства и системы на основе батарей.

Рекомендации по применению

• Обеспечьте хороший теплоотвод, так как устройство может выделять значительное количество тепла при высоких уровнях тока.
• Используйте качественные фильтрующие конденсаторы для снижения помех и обеспечения стабильной работы регулятора.
• При разработке PCB предусмотрите достаточно места вокруг компонента для радиатора.

Основные технические характеристики

• Конфигурация выходов: Положительный или отрицательный
• Топологии: Buck, Boost, Cuk, Flyback, Forward Converter, SEPIC
• Тип выхода: Регулируемый
• Количество выходов: 1
• Входное напряжение (мин): 2.7 В
• Входное напряжение (макс): 30 В
• Выходное напряжение (мин): 1.245 В
• Выходное напряжение (макс): 35 В
• Выходной ток: 3 А (switch)
• Частота переключения: 500 кГц
• Рабочая температура: 0°C ~ 70°C
• Корпус/форма: TO-220-7 с формованными выводами

Возможные аналоги

• MC34063A - Универсальный регулятор от различных производителей.
• LM2577 - Step-up регулятор от Texas Instruments.
• LTC3780 - Step-up/step-down регулятор от Analog Devices.

Этот компонент предоставляет отличные характеристики для множества применений и является надежным выбором для различных проектов, требующих регулируемого преобразования напряжения.
