LT1370HVCT7#PBF от Analog Devices

Общее описание

LT1370HVCT7#PBF — это высокоэффективный интегральный регулятор переключения с широким диапазоном входного напряжения от 2.7В до 30В, способный обеспечивать выходной ток до 6А. Регулятор поддерживает различные топологии преобразования, включая Buck, Boost, Cuk, Flyback, Forward Converter и SEPIC, что делает его универсальным решением для различных приложений.

Преимущества

• Высокий КПД: Обеспечивает эффективное управление энергией для различных приложений.
• Широкий диапазон входных напряжений: Поддерживает входное напряжение от 2.7В до 30В, что позволяет использовать его в широком диапазоне устройств.
• Гибкость в выборе топологии: Поддерживает множество топологий преобразования, таких как Buck, Boost, Cuk и другие.
• Возможность высокочастотного переключения: Частота переключения до 500kHz позволяет снизить размер внешних компонентов.

Недостатки

• Сложность схемы: Реализация некоторых топологий может потребовать глубокой инженерной проработки.
• Теплопотери: При высоких токах может потребоваться дополнительное охлаждение.

Типовое использование

• Преобразователи напряжения для портативных и стационарных устройств.
• Источники питания для микроконтроллеров и других цифровых схем.
• Коммутационные блоки питания с высокими требованиями к стабильности и эффективности.

Рекомендации по применению

• Теплоотвод: Учитывайте теплоотвод для поддержания стабильной работы при высоких токах.
• Компоновка схемы: Оптимизируйте компоновку печатной платы для минимизации электромагнитных помех и повышения эффективности.
• Выбор компонентов: Подбирайте внешние компоненты (индуктивности, конденсаторы) с надлежащими характеристиками.

Основные технические характеристики

• Функция: Step-Up, Step-Down, Step-Up/Step-Down
• Конфигурация выхода: Положительная или отрицательная
• Топология: Buck, Boost, Cuk, Flyback, Forward Converter, SEPIC
• Тип выхода: Регулируемый
• Число выходов: 1
• Входное напряжение (мин): 2.7В
• Входное напряжение (макс): 30В
• Выходное напряжение (мин/фикс.): 1.245В
• Выходное напряжение (макс): 42В (переключение)
• Выходной ток: 6А (переключение)
• Частота переключения: 500kHz
• Синхронный выпрямитель: Нет
• Рабочая температура: 0°C ~ 70°C (TA)
• Тип монтажа: Сквозное отверстие

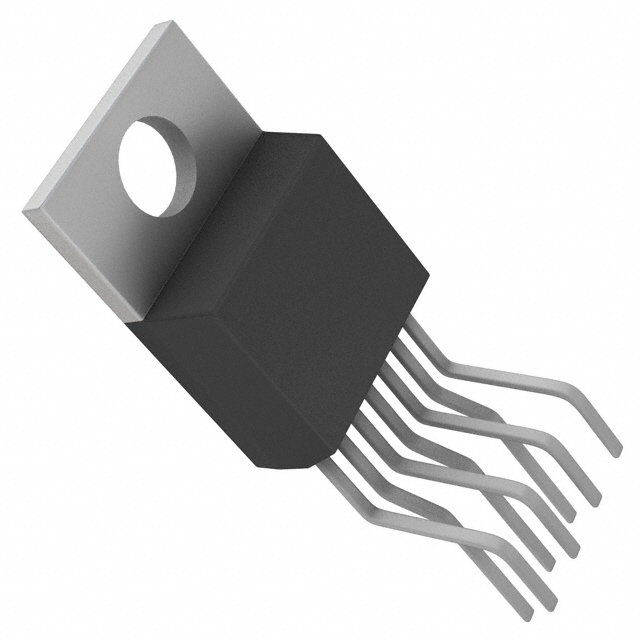

• Корпус/Оправа: TO-220-7 с формованными выводами

Возможные аналоги

• LT1370CT#PBF: Аналогичный регулятор с теми же основными характеристиками, но без поддержки расширенного диапазона входного напряжения.
• LM2576HV-5.0: Широко используемый регулятор с схожими характеристиками, но с фиксированным выходным напряжением.

Этот регулятор идеально подходит для широкого спектра приложений, требующих надежного и эффективного преобразования напряжения с разнообразными конфигурациями и топологиями.
