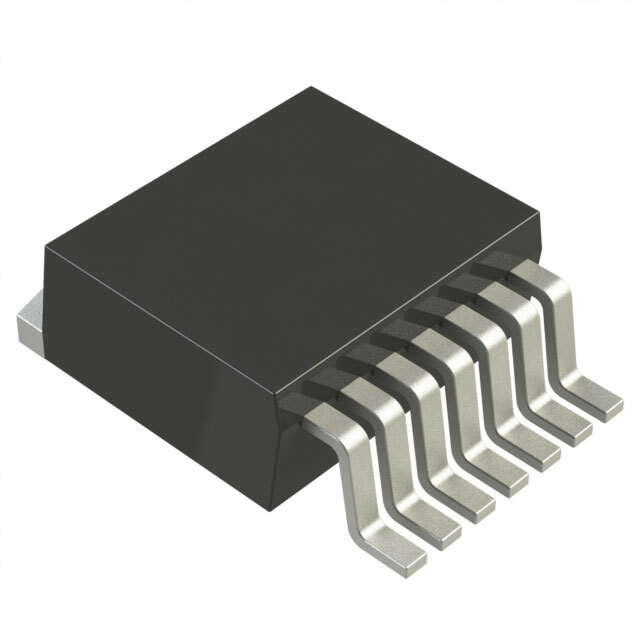

LT1370HVCR#PBF

LT1370HVCR#PBF от Analog Devices

Общее описание

LT1370HVCR#PBF — это высокопроизводительный монолитный ШИМ-регулятор с коммутируемым преобразователем напряжения, разработанный компанией Analog Devices. Этот регулятор предназначен для управления различными типами преобразователей, включая Buck, Boost, Cuk, Flyback, Forward Converter и SEPIC. С его помощью можно получать как положительные, так и отрицательные выходные напряжения при высокой эффективности.

Преимущества

• Широкий диапазон входных напряжений: от 3.5V до 30V, что обеспечивает гибкость применения.
• Высокий выходной ток: до 6A, что позволяет питать мощные устройства.
• Универсальность: поддержка различных топологий преобразователей.
• Высокая частота переключения: до 500 кГц, что позволяет уменьшить размеры внешних компонентов.

Недостатки

• Требования к охлаждению: при больших токах необходимо учитывать теплоотведение.
• Сложность настройки: требуется аккуратный подбор внешних компонентов для оптимальной работы.

Типовое использование

• Понижающие (Buck) и повышающие (Boost) преобразователи.
• Питание мобильных устройств.
• Инверторы для отрицательных напряжений.
• Системы автомобилестроения.
• Индустриальные и коммерческие системы питания.

Рекомендации по применению

• Теплоотведение: При проектировании следует учитывать необходимость установки радиатора или других устройств для отвода тепла, особенно при высоких нагрузках.
• Фильтрация: Для уменьшения шумов и помех рекомендуется использовать качественные конденсаторы и индуктивности.
• Разводка печатной платы: Обеспечьте грамотное расположение компонентов для минимизации паразитных индуктивностей и ёмкостей.

Технические характеристики

• Входное напряжение: от 3.5В до 30В.
• Выходное напряжение: настроечное (от 1.24В до 42В).
• Максимальный выходной ток: 6А.
• Частота переключения: до 500 кГц.
• Типичный КПД: около 90%.
• Корпус: TO-263-8, D2PAK (7 выводов + ребро), TO-263CA.
• Температурный диапазон: от 0°C до +70°C.

Возможные аналоги

• LT1370CR#PBF.
• LM2678 от Texas Instruments.
• L4970A от STMicroelectronics.

Заключение

LT1370HVCR#PBF — это универсальный и мощный компонент для различных задач по преобразованию напряжения. Высокая производительность и гибкость применения делают его отличным решением для многих проектов в области электроники.
