LT1370CT7#PBF

LT1370CT7#PBF от Analog Devices

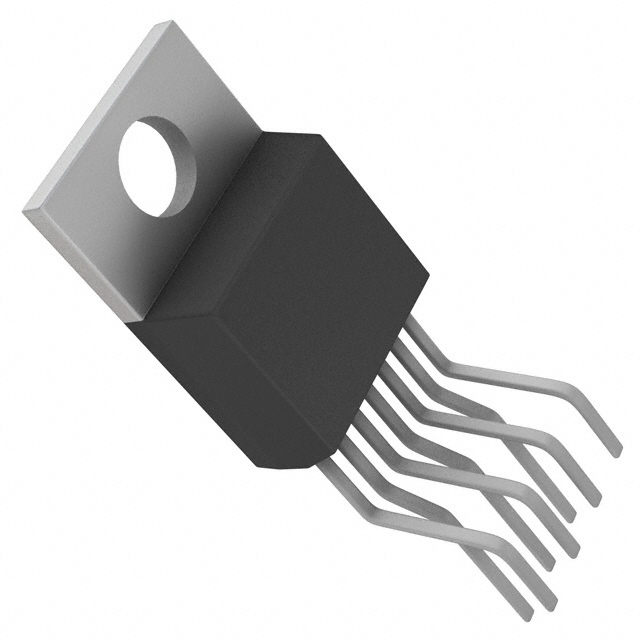

Общее описание: LT1370CT7#PBF - это высокопроизводительный, универсальный импульсный регулятор напряжения от Analog Devices. Данный компонент может функционировать в различных конфигурациях: повышающий, понижающий, инвертирующий и SEPIC-регуляторы напряжения. Оснащённый корпусом TO-220-7, этот регулятор обеспечивает надежное и стабильное питание для широкого спектра электронных устройств.

Преимущества:

• Высокая эффективность: Способен работать с КПД до 90%, что минимизирует потери энергии.
• Гибкость конфигураций: Поддерживает множество топологий: Buck, Boost, Cuk, Flyback, Forward Converter, SEPIC.
• Широкий диапазон входных напряжений: От 2.7В до 30В, что позволяет использовать его в различных приложениях.
• Высокая выходная мощность: Обеспечивает до 6А выходного тока, что подходит для питания мощных устройств.
• Простота использования: Компактный корпус TO-220-7 обеспечивает удобство монтажа и воспроизводство схем.

Недостатки:

• Не поддерживает синхронное выпрямление: Это ограничивает КПД при низких выходных напряжениях.
• Ограниченный температурный диапазон работы: Работает в диапазоне 0°C ~ 70°C.

Типовое использование:

• Источники питания для телекоммуникационного оборудования.
• Питание микропроцессоров и микроконтроллеров.
• Регулируемые лабораторные источники питания.
• Промышленные силовые источники.

Рекомендации по применению:

• Убедитесь, что входное напряжение находится в пределах 2.7В - 30В.
• При проектировании схемы учитывайте максимальный выходной ток (6А) и соответствующим образом выбирайте компоненты.
• Используйте соответствующие элементы охлаждения для корпуса TO-220-7 для предотвращения перегрева.

Основные технические характеристики:

• Входное напряжение: 2.7В - 30В
• Выходное напряжение: регулируемое от 1.245В до 35В (в зависимости от конфигурации)
• Выходной ток: До 6А
• Частота переключения: 500 кГц
• Корпус: TO-220-7

Возможные аналоги:

• LM2576 от Texas Instruments: Понижающий регулируемый импульсный регулятор, способный работать с входными напряжениями до 40В.
• LT1070 от Analog Devices: Ближайший аналог с меньшей выходной мощностью, но более широким диапазоном входных напряжений.

Используйте данный компонент для разработки надежных и эффективных источников питания, необходимых для высокого уровня производительности и гибкости в вашем проекте.
