LT1359IN#PBF

LT1359IN#PBF от Analog Devices

Общее описание

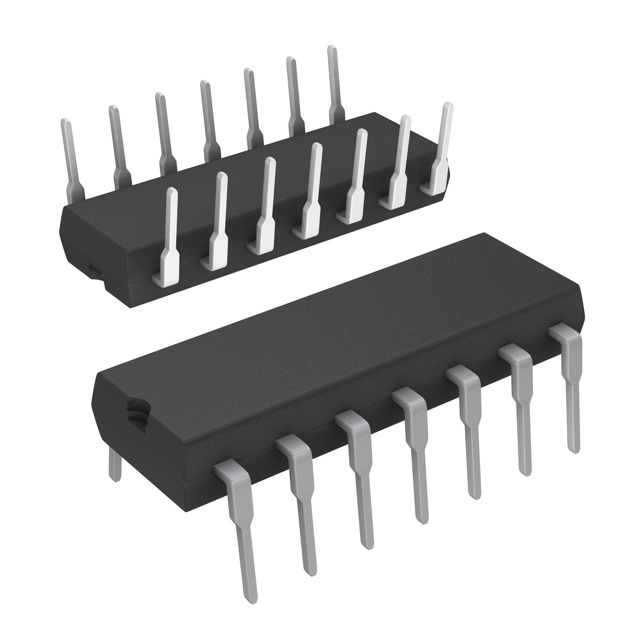

LT1359IN#PBF – это высокоскоростной операционный усилитель (op-amp) с напряжительным обратным связью, разработанный компанией Analog Devices. Он включает четыре канала в 14-выводном корпусе PDIP и идеально подходит для приложений, требующих низкого уровня искажений, высокой скорости переключения и широкого диапазона напряжений питания.

Преимущества

• Высокая скорость переключения: 600 В/мкс, что позволяет использовать усилитель в приложениях, требующих быстрой реакции.
• Широкий диапазон напряжений питания: от 5 В до 30 В, что делает его универсальным для различных схем.
• Низкое входное смещение напряжения: всего 200 мкВ, обеспечивающее минимальные ошибки в сигналах.
• Низкий ток смещения входа: 120 нА, что важно для точных измерений.
• Низкий потребляемый ток: 2 мА на канал, обеспечивающий эффективное энергопотребление.

Недостатки

• Корпус PDIP: не всегда удобен для применения в компактных или портативных устройствах, где предпочтительны SMD компоненты.
• Рабочая температура: от -40°C до 85°C, что может быть не достаточным для некоторых экстремальных условий.

Типовое использование

• Усиление сигналов: идеально подходит для аналоговых систем обработки сигналов в измерительных приборах, аудиоустройствах и системах связи.
• Фильтрация сигналов: может использоваться в активных фильтрах благодаря высокой скорости совместно с низким уровнем искажений.
• Инструментальные усилители: подходит для использования в медицинских и научных приборах, требующих высокой точности.

Рекомендации по применению

• Блокировка питания: используйте качественные конденсаторы для декуплинга питания, чтобы минимизировать шум и поддерживать стабильность работы.
• Монтаж: если необходимо уменьшить размер устройства, рассмотрите аналогичные SMD компоненты.
• Теплоотведение: несмотря на относительно низкий ток потребления, при использовании всех четырех каналов мощность тепловыделения может быть значительной – предусмотрите адекватное охлаждение.

Основные технические характеристики

• Тип усилителя: На базе обратной связи по напряжению
• Количество каналов: 4
• Скорость нарастания: 600 В/мкс
• Ширина полосы пропускания по усилению (GBW): 25 МГц
• Ток смещения входа: 120 нА
• Смещение напряжения на входе: 200 мкВ
• Ток потребления: 2 мА на канал
• Ток выходной: 30 мА
• Диапазон напряжений питания: от 5 В до 30 В
• Рабочая температура: от -40°C до 85°C
• Корпус: PDIP-14

Возможные аналоги

• LT1366: Также выпускается компанией Analog Devices, имеет похожие характеристики с немного более высокой скоростью переключения.
• OPA4134: От Texas Instruments, высокоточечный операционный усилитель с низким уровнем искажений, может быть альтернативой при необходимости SMD варианта.

Заключение

LT1359IN#PBF от Analog Devices - это мощный и надежный операционный усилитель, который найдет своё применение в широком спектре высокопроизводительных аналоговых приложений.
