LT1339CSW#PBF: Регулятор для преобразователей Boost и Forward от Analog Devices

Общее описание

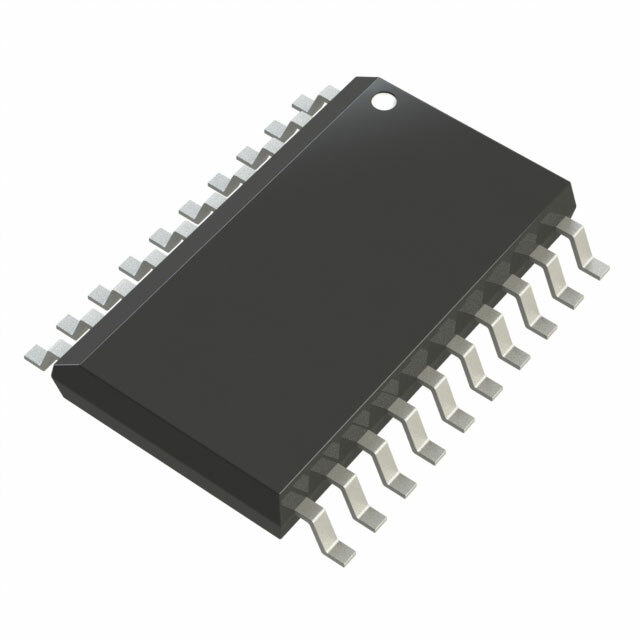

LT1339CSW#PBF – это интегральная схема контроллера DC-DC преобразователя, предназначенная для использования в топологиях Boost и Forward. Она обеспечивает положительное выходное напряжение с возможностью изоляции и способна работать как в режимах повышения (Boost), так и в режимах комбинирования повышения-понижения (Step-Up/Step-Down). Микросхема выпускается в корпусе SOIC-20, что обеспечивает удобство монтажа.

Преимущества

• Гибкость: Поддерживает топологии Boost и Forward, что делает ее универсальной для различных применений.
• Поддержка изоляции: Возможность изолированного выхода позволяет использовать схему в приложениях, где необходимо разделение галванической цепи.
• Функции управления: Встроенная защита по току, функция мягкого старта, управление фазой и возможность синхронизации.

Недостатки

• Ограниченный температурный диапазон: Рабочий температурный диапазон от 0°C до +70°C, что может быть недостаточно для экстремальных условий эксплуатации.
• Отсутствие синхронного выпрямителя: Для некоторых приложений может потребоваться дополнительные внешние элементы для повышения эффективности преобразования.

Типовые использования

• Промышленные и автомобильные системы питания
• Преобразователи для телекоммуникационного оборудования
• Питание для изолированных подстанций
• Медицинское оборудование

Рекомендации по применению

• Убедитесь, что рабочий диапазон напряжений питания и температур соответствует условиям вашего проекта.
• Для повышения эффективности и надежности используйте подходящие внешние компоненты, такие как конденсаторы и резисторы, соответствующие спецификациям устройства.
• При проектировании печатной платы следите за правильным разводом питания и сигналов для минимизации помех и обеспечения стабильности работы.

Основные технические характеристики

• Тип выхода: Transistor Driver
• Функция: Step-Up, Step-Up/Step-Down
• Конфигурация выхода: Положительная, возможность изоляции
• Топология: Boost, Forward Converter
• Количество выводов: 1
• Фазы выхода: 1
• Напряжение питания (Vcc/Vdd): До 20V
• Максимальный рабочий цикл: 90%
• Максимальная температура работы: 0°C ~ +70°C
• Тип корпуса: 20-SOIC (7.50 мм)
• Пакет устройства: 20-SO

Возможные аналоги

• LT3757 от Analog Devices
• LM5155 от Texas Instruments
• TPS40210 от Texas Instruments

Заключение

LT1339CSW#PBF является отличным выбором для приложений, требующих гибкости и регулирования питания с возможностью изоляции. Благодаря широкому набору функций управления и стабильности работы, эта микросхема становится надежным элементом в схемах питания с топологией Boost и Forward Converter.
