LT1210CT7#37PBF

LT1210CT7#37PBF от Analog Devices

Общее описание

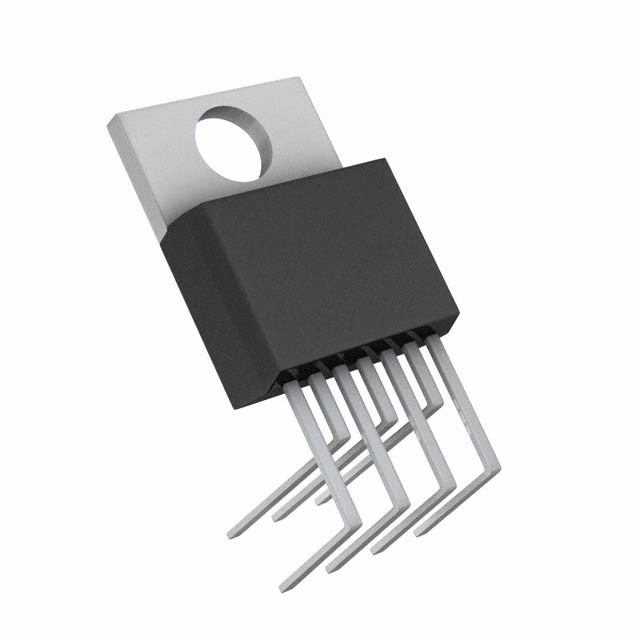

LT1210CT7#37PBF - это мощный операционный усилитель с обратной связью по току, разработанный компанией Analog Devices. Этот компонент предназначен для использования в приложениях, требующих высокой скорости, высокой выходной мощности и низкого искажений сигнала. LT1210CT7#37PBF доступен в корпусе TO-220-7, что обеспечивает надежное рассеивание тепла и простоту монтажа на плате.

Преимущества

• Высокая скорость нарастания сигнала: 900 В/мкс обеспечивает быструю реакцию на изменения входного сигнала.
• Широкая полоса пропускания: 35 МГц на -3 дБ позволяет работать с широким спектром частот.
• Высокий выходной ток: До 2 А на канал подходит для усилительных задач с большой мощностью.
• Широкий диапазон напряжений питания: От 10 В до 30 В, что делает его универсальным для различных приложений.
• Низкий уровень искажений: Для высококачественной передачи сигнала.

Недостатки

• Потребляемая мощность: Относительно высокий ток потребления (35 мА) может не подходить для приложений с низким энергопотреблением.
• Требования к охлаждению: Требуется адекватное охлаждение для работы при высокой выходной мощности.

Типовое использование

• Усилители мощности аудиосигналов
• Системы передачи данных с высокой скоростью
• Управление активными фильтрами
• Усилители для измерительных приборов
• Мониторы и дисплеи

Рекомендации по применению

• Теплоотвод: Убедитесь, что использован подходящий радиатор для рассеивания тепла при работе с высокими токами.
• Декомпенсация: Использование компенсационных емкостей может потребоваться для поддержания стабильности усилителя в некоторых конфигурациях.
• Фильтрация питания: Установите байпасные конденсаторы на линиях питания, чтобы предотвратить проникновение шума.

Основные технические характеристики

• Тип усилителя: Усилитель с обратной связью по току
• Количество каналов: 1
• Скорость нарастания: 900 В/мкс
• Полоса пропускания (-3 дБ): 35 МГц
• Входное напряжение смещения: 3 мВ
• Потребляемый ток: 35 мА
• Выходной ток на канал: До 2 А
• Диапазон напряжений питания: от 10 В до 30 В
• Рабочая температура: от -40°C до +85°C
• Корпус: TO-220-7

Возможные аналоги

• LT1227 от Analog Devices
• LTC6090 от Analog Devices
• OPA549 от Texas Instruments

Заключение

LT1210CT7#37PBF - мощный и универсальный операционный усилитель, подходящий для различных задач от усиления аудиосигнала до высокоскоростных систем передачи данных. Отличается высокой производительностью, но требует хорошего охлаждения и продуманного размещения на плате.
