LT1185IT#PBF

Linear Voltage Regulator IC LT1185IT#PBF от Analog Devices

Общее описание

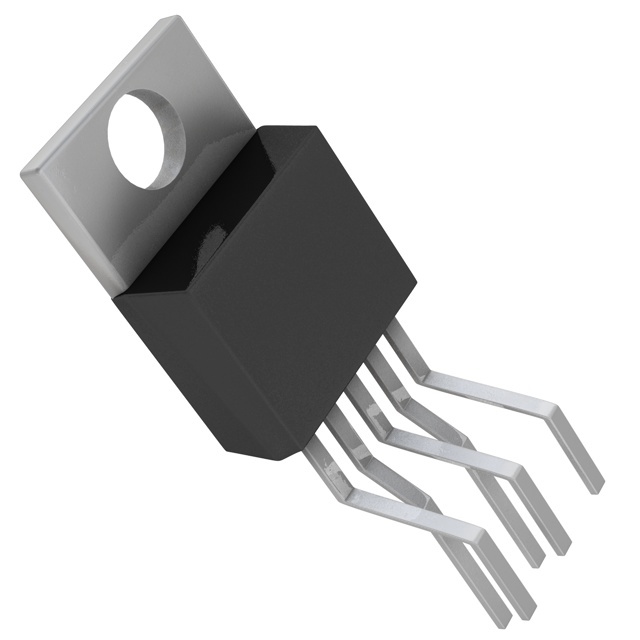

LT1185IT#PBF — это линейный регулятор напряжения с возможностью регулировки, разработанный компанией Analog Devices. Он способен выдавать как положительное, так и отрицательное регулируемое выходное напряжение в диапазоне от ±2.5В до ±25В при токе до 3А. Корпус устройства выполнен в форм-факторе TO-220-5, что обеспечивает удобство при монтаже и хорошее тепловое рассеивание.

Преимущества

• Широкий диапазон регулируемого выходного напряжения: от ±2.5В до ±25В.
• Высокий выходной ток: до 3А.
• Over Current Protection: встроенная защита от превышения тока.
• Удобство монтажа: TO-220-5 корпус.

Недостатки

• Высокое тепловыделение: требует хорошего охлаждения при работе на максимальных токах.
• Высокий коэффициент теплового сопротивления: необходимо соблюдать правильные условия эксплуатации для предотвращения перегрева.

Типовое использование

• Питание аналоговых схем: Идеален для схем, требующих стабильного и регулируемого выходного напряжения.
• Источники питания: используется в разработке источников питания для различных электронных устройств.
• Преобразователи мощности: применяется в схемах преобразования электрической энергии.

Рекомендации по применению

• Правильное охлаждение: при работе на высоких токах убедитесь, что устройство снабжено подходящим радиатором.
• Соединение с массой: следует обратить внимание на надежное соединение с массой, чтобы минимизировать шумы и помехи.
• Фильтрация: рекомендуется предусмотреть объединение с внешними конденсаторами для фильтрации и повышения стабильности работы.

Технические характеристики

• Конфигурация выхода: Положительная или отрицательная
• Тип выхода: Регулируемый
• Количество регуляторов: 1
• Максимальное входное напряжение: -35В
• Минимальное/фиксированное выходное напряжение: ±2.5В
• Максимальное выходное напряжение: ±25В
• Падение напряжения: 1В при 3А
• Выходной ток: 3А
• Ток покоя (Iq): 3.5 мА
• Температура эксплуатации: -40°C до +85°C
• Тип монтажа: Сквозное отверстие (Through Hole)
• Корпус/пакет: TO-220-5

Возможные аналоги

• LM317/LM337: Регуляторы напряжения с похожими характеристиками, могут быть использованы в схожих приложениях.
• LT3080: Аналогичный регулируемый источник с низким падением напряжения.
• L7805: Серия фиксированных и регулируемых регуляторов напряжения от STMicroelectronics.
