LT1185IQ#PBF от Analog Devices

Общее описание

LT1185IQ#PBF – это линейный регулятор напряжения с возможностью регулировки как положительного, так и отрицательного напряжения. Изготовленный Analog Devices, этот компонент обеспечивает выходной ток до 3 ампер и может использоваться для поддержки широкого диапазона напряжений выходного сигнала. Корпус устройства выполнен в компактном форм-факторе DDPAK-5, что позволяет легко интегрировать его в различные электронные схемы.

Преимущества

• Гибкость: Поддержка как положительных, так и отрицательных напряжений.
• Высокий выходной ток: До 3 ампер.
• Компактный корпус: Удобен для монтажа на плате.
• Регулируемое выходное напряжение: Поддерживает диапазон от ±2.5V до ±25V.
• Низкое потребление тока: Всего 3.5 мА в статическом режиме.
• Защита от перегрузки по току: Повышенная надежность и безопасность.

Недостатки

• Сравнительно высокая стоимость: Цена может быть выше по сравнению с менее функциональными регуляторами.
• Требования к охлаждению: При максимальном токе требует эффективного охлаждения.

Типовое использование

• Регулировка напряжения в питаниях цифровых и аналоговых схем.
• Промышленная автоматизация.
• Питание датчиков и сенсоров.
• Применение в медицинском оборудовании.
• Системы управления электропитанием в автомобильной промышленности.

Рекомендации по применению

• При проектировании уделите внимание системе охлаждения, особенно при использовании на максимальном токе.
• Используйте качественные конденсаторы для фильтрации входного и выходного напряжения, чтобы минимизировать шум.
• Учтите ограничения по входному напряжению, которое не должно превышать -35V.

Основные технические характеристики

• Конфигурация вывода: Положительный или отрицательный.
• Тип выхода: Регулируемый.
• Количество регуляторов: 1.
• Максимальное входное напряжение: -35V.
• Диапазон выходного напряжения: ±2.5V до ±25V.
• Максимальное падение напряжения: 1V @ 3A.
• Выходной ток: 3A.
• Потребление тока в статическом режиме: 3.5 mA.
• Температурный диапазон: -40°C до 85°C.

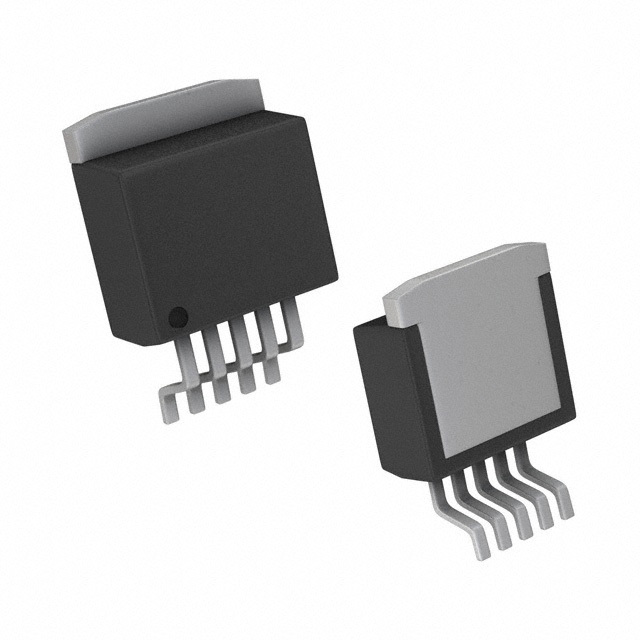

• Корпус: DDPAK-5 (TO-263-6, D2PAK).

Возможные аналоги

• LM317 – Регулятор напряжения со схожими характеристиками, но без поддержки отрицательных напряжений.
• LT3080 – Линейный регулятор с возможностью регулировки, но с меньшей максимальной нагрузкой.
• LT3083 – Низковольтный LDO регулятор с током до 3А, но с нижней границей выходного напряжения.

Заключение

LT1185IQ#PBF предоставляет инженерам мощное и гибкое решение для регулировки напряжений в различных схемах и применениях. Благодаря возможности самостоятельной настройки выходного напряжения и высокому максимальному току, этот компонент идеально подходит для решений, требующих точного и стабильного питания.
