Общее описание

LT1185CT#30PBF — линейный регулируемый стабилизатор напряжения от компании Analog Devices. Этот компонент поддерживает как положительные, так и отрицательные напряжения и обеспечивает выходной ток до 3 ампер. Основное применение — стабилизация питания в различных электронных устройствах, где требуется надежная и точная регулировка напряжения.

Преимущества

• Возможность регулировки: Позволяет гибко настраивать выходное напряжение в диапазоне от ±2.5 В до ±25 В.
• Высокий выходной ток: Обеспечивает до 3 ампер выходного тока, что подходит для питания высоконагруженных устройств.
• Защита от перегрузки: Встроенная защита от перегрузки по току увеличивает надёжность и продлевает срок службы компонентов.
• Удобство монтажа: Корпус формата TO-220-5 позволяет легко интегрировать компонент в существующие схемы.

Недостатки

• Встроенный ток потребления: Потребляет до 3.5 мА в режиме покоя, что может быть неэффективно для устройств с низким энергопотреблением.
• Температурный диапазон: Ограничен рабочим диапазоном температур от 0°C до 70°C, что может быть недостаточно для экстремальных условий эксплуатации.

Типовое использование

• Регулируемые источники питания
• Печатные платы с высокой плотностью компонентов
• Промышленные и бытовые электронные устройства
• Системы управления питанием для различных приложений

Рекомендации по применению

• Убедитесь, что рабочее напряжение входа не превышает максимальное значение -35V.
• Организуйте соответствующее охлаждение для предотвращения перегрева при максимальных нагрузках.
• Используйте внешние компоненты для тонкой настройки выходного напряжения в соответствии с требованиями вашего приложения.

Основные технические характеристики

• Конфигурация выхода: Положительный или отрицательный
• Тип выхода: Регулируемый
• Количество регуляторов: 1
• Максимальное входное напряжение: -35V
• Минимальное/фиксированное выходное напряжение: ±2.5V
• Максимальное выходное напряжение: ±25V
• Максимальная падение напряжения: 1V @ 3A
• Выходной ток: 3A
• Ток в покое (Iq): 3.5 мА
• Защита: Защита от перегрузки по току
• Рабочая температура: 0°C ~ 70°C
• Монтажный тип: Сквозное отверстие

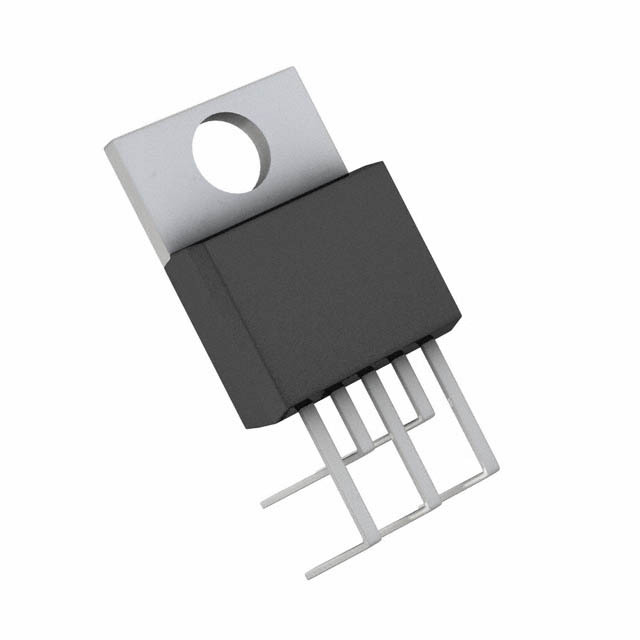

• Корпус: TO-220-5

Возможные аналоги

• LM317 от Texas Instruments
• LT3080 от Analog Devices
• UA7805 от Fairchild Semiconductor

Этот компонент подходит для различных приложений, где требуется надёжная и гибкая регулировка напряжения. С его помощью можно обеспечить стабильное питание электронных устройств, минимизируя шумы и пульсации напряжения.
