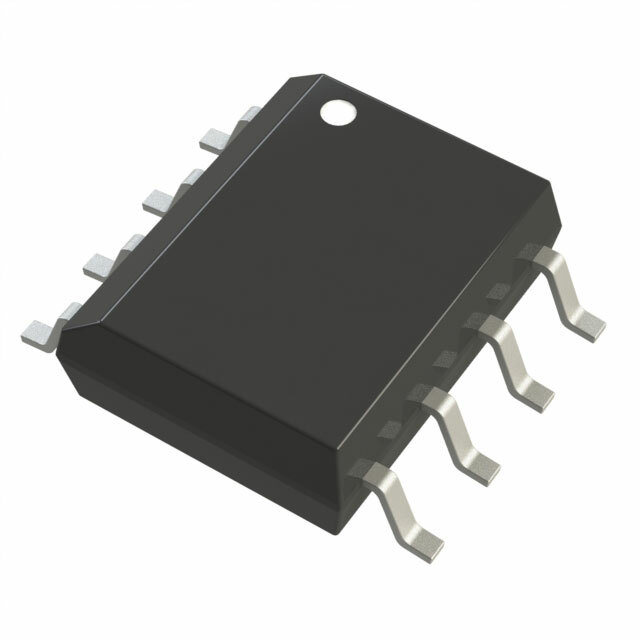

LT1175MPS8#PBF

LT1175MPS8#PBF от Analog Devices

Общее описание

LT1175MPS8#PBF — это отрицательный регулируемый линейный стабилизатор напряжения от компании Analog Devices. Этот компактный и мощный компонент предназначен для широкого спектра приложений, требующих стабильного отрицательного выходного напряжения. LT1175 обеспечивает надежную и стабильную работу даже в тяжелых условиях эксплуатации.

Преимущества

• Широкий диапазон входных и выходных напряжений: Входное напряжение до -20 В, регулируемое выходное напряжение от -3.8 В до -19.3 В.
• Высокая нагрузочная способность: Максимальный выходной ток до 500 мА.
• Низкое падение напряжения: Максимальное падение напряжения составляет 0.7 В при токе 500 мА.
• Низкое потребление тока покоя: Всего 80 мкА, что помогает снизить общее энергопотребление схемы.
• Широкий диапазон рабочих температур: Подходит для экстремальных условий, от -55°C до 125°C.

Недостатки

• Ограниченная мощность: Максимальный выходной ток составляет 500 мА, что может быть недостаточно для некоторых приложений с высокой токовой нагрузкой.

Типовое использование

• Промышленные системы автоматизации
• Телекоммуникационные устройства
• Прецизионные источники питания
• Системы управления двигателями
• Медицинские приборы
• Автомобильная электроника

Рекомендации по применению

• Расположение на плате: Разместите LT1175 поближе к нагрузке для минимизации падения напряжения на дорожках.
• Теплоотвод: Обеспечьте достаточный теплоотвод, учитывая максимальный температурный диапазон.
• Фильтрация входного и выходного сигнала: Используйте высокочастотные декаплеры (конденсаторы) близко к выводам регулятора для поддержания стабильности и снижения шума.

Основные технические характеристики

• Конфигурация выхода: Отрицательное
• Тип выхода: Регулируемое
• Количество регуляторов: 1
• Макс. входное напряжение: -20 В
• Мин./фиксированное выходное напряжение: -3.8 В
• Макс. выходное напряжение: -19.3 В
• Макс. падение напряжения: 0.7 В при 500 мА
• Макс. выходной ток: 500 мА
• Потребление в покое (Iq): 80 мкА
• Рабочий температурный диапазон: -55°C до 125°C
• Тип монтажа: Поверхностный
• Корпус/пакет: 8-пиновый SOIC (3.9 мм ширина)

Возможные аналоги

• LM337 - Регулируемый отрицательный линейный стабилизатор от Texas Instruments, обеспечивает до 1.5 А выходного тока.
• LT1963A - Линейный регулятор от Analog Devices с более высоким входным напряжением и регулируемым выходным напряжением.

Используйте LT1175MPS8#PBF от Analog Devices для надежного и стабильного отрицательного напряжения в ваших электронных схемах.
