LT1175IQ-5#PBF

LT1175IQ-5#PBF от Analog Devices

Общее описание

LT1175IQ-5#PBF – это высокоточный линейный стабилизатор напряжения с фиксированным выходным напряжением -5V, произведенный компанией Analog Devices. Этот компонент предназначен для обеспечения стабильного напряжения на выходе с высокой точностью и низким уровнем пульсаций. Основное применение LT1175IQ-5#PBF включает в себя источники питания с низким энергопотреблением и устройства, требующие стабильного отрицательного напряжения.

Преимущества

• Высокая стабильность напряжения: Обеспечивает стабилизированный выход -5V с точностью.
• Низкое потребление тока в режиме ожидания (Iq): Всего 80 µA, что увеличивает общую энергоэффективность схемы.
• Защита от перегрузки по току: Встроенные функции ограничения тока повышают надежность работы.
• Компактный корпус DDPAK-5: Позволяет экономить место на печатной плате.

Недостатки

• Ограниченная мощность: Максимальный выходной ток ограничен 500мА, что может быть недостаточно для более мощных приложений.
• Относительно высокий напряжение падения (Dropout): Максимум 0.7V @ 500mA, требует внимательно выбирать напряжение источника питания.

Типовое использование

• Импульсные и линейные источники питания.
• Аналоговая и цифровая электроника.
• Прецизионные измерительные системы.
• Телекоммуникационные устройства.

Рекомендации по применению

• Используйте правильные фильтрующие конденсаторы на входе и выходе для снижения пульсаций.
• Убедитесь, что источник питания обеспечивает напряжение, превышающее напряжение падения.
• Следите за тепловыми условиями при установке устройства в закрытые корпуса или в условиях ограниченного рассеивания тепла.

Основные технические характеристики

• Конфигурация выхода: В отрицательной полярности.
• Тип выхода: Фиксированное напряжение.
• Количество регуляторов: 1.
• Входное напряжение (макс.): -20V.
• Выходное напряжение (фиксированное): -5V.
• Напряжение падения (максимум): 0.7V при токе 500мА.
• Ток потребления в режиме ожидания (Iq): 80 µA.
• Коэффициент подавления пульсаций питания (PSRR): 60dB ~ 15dB (1kHz ~ 100kHz).
• Функции управления: Ограничение тока, включение.
• Тип защиты: ---
• Диапазон рабочих температур: -40°C до +125°C.
• Тип монтажа: Поверхностный (SMD).

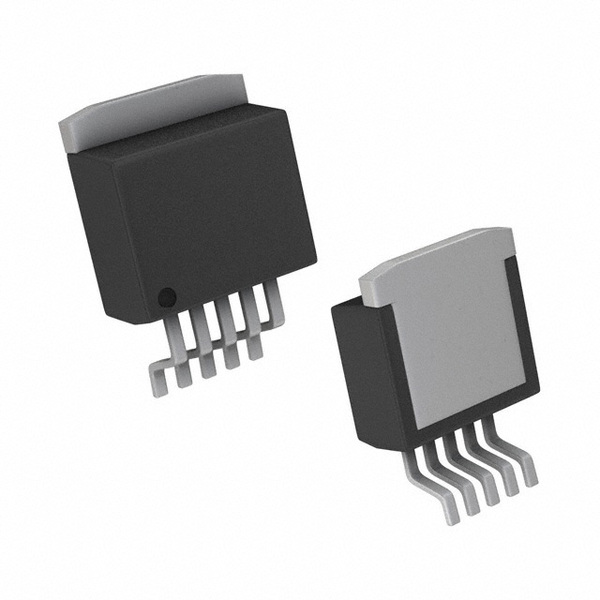

• Корпус / Опаковка: TO-263-6 (D2PAK), DDPAK-5.

Возможные аналоги

• LM2937ET-5.0 от National Semiconductor
• MC79L05ACDTRKG от ON Semiconductor
• LT3015EDE-5#PBF от Analog Devices (с большей мощностью и более низким падением напряжения)

Использование LT1175IQ-5#PBF позволит существенно повысить стабильность и надежность вашего устройства, обеспечив надежный источник отрицательного напряжения -5V.
