LT1171HVCT#30PBF

LT1171HVCT#30PBF от Analog Devices

Общее описание: LT1171HVCT#30PBF — это высокоэффективный и многофункциональный импульсный регулятор напряжения от компании Analog Devices. Он поддерживает различные топологии преобразования, такие как понижающий (Buck), повышающий (Boost), и инвертирующий. Этот регулятор предлагает высокий уровень регулирвания напряжения и частоты переключения, что делает его идеальным для широкого спектра применений.

Преимущества:

• Гибкость: Поддержка различных топологий преобразования.
• Высокая эффективность: Эффективный процесс переключения для минимальных потерь энергии.
• Широкий диапазон входного напряжения: Работает с входным напряжением от 3В до 60В.
• Возможность работы с высокими токами: Поддержка выходного тока до 2.5А.
• Удобный монтаж: Выпускается в корпусе TO-220-5, удобном для монтажа на плату.

Недостатки:

• Нет синхронного выпрямителя: Меньшая эффективность в некоторых приложениях.
• Отсутствие встроенных защит: Может потребоваться дополнительная защита в некоторых схемах.

Типовое использование:

• Преобразователи DC-DC в портативных устройствах.
• Питание для аналоговых и цифровых систем.
• Системы распределенного питания.
• Инверторы мощности для отрицательных напряжений.
• Зарядные устройства для аккумуляторных батарей.

Рекомендации по применению:

1. Теплоотведение: Обеспечьте хорошее теплоотведение, используя радиатор, особенно при высоких токах нагрузки.
2. Фильтрация: Используйте качественные фильтрующие конденсаторы для минимизации пульсаций.
3. Защита: Добавьте соответствующие защитные компоненты, такие как диоды и плавкие предохранители.

Основные технические характеристики:

• Конфигурация выхода: Положительное или отрицательное регулируемое напряжение.
• Входное напряжение: от 3В до 60В.
• Выходное напряжение: от 1.244В до 75В (зависит от конфигурации).
• Выходной ток: до 2.5А.
• Частота переключения: 100 кГц.
• Рабочая температура: от 0°C до 100°C (TJ).
• Тип монтажа: Сквозное отверстие.

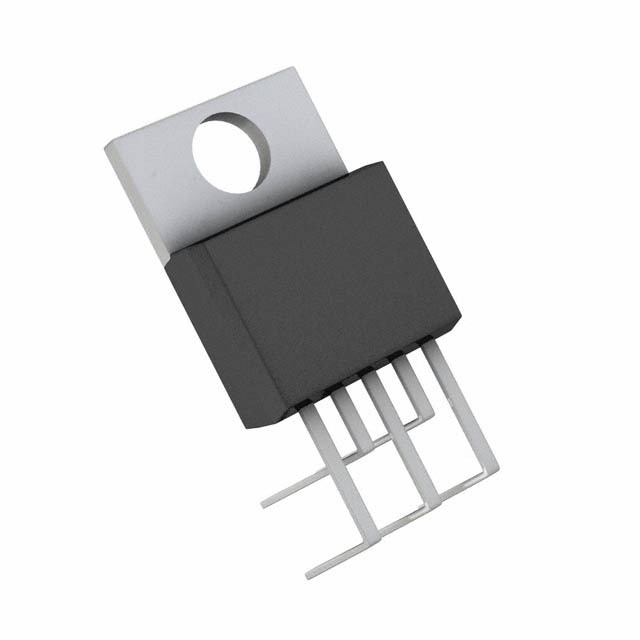

• Корпус: TO-220-5 с отформованными выводами.

Возможные аналоги:

• LM2576 от Texas Instruments
• MC34063 от ON Semiconductor
• L5973D от STMicroelectronics

Заключение: LT1171HVCT#30PBF от Analog Devices — это высокоэффективное, гибкое решение для преобразования напряжения в разнообразных приложениях, требующих надежной и эффективной работы.
