LT1171CQ#PBF

LT1171CQ#PBF от Analog Devices

Общее описание

LT1171CQ#PBF - это универсальный импульсный стабилизатор напряжения от Analog Devices, предназначенный для работы в различных архитектурах преобразователей мощности, таких как Buck, Boost, Cuk, Flyback и Forward Converter. Он способен работать как с положительным, так и с отрицательным выходным напряжением, что делает его идеальным выбором для широкого спектра приложений.

Преимущества

• Универсальность: Поддерживает множество топологий преобразователей, включая Buck, Boost, Cuk и другие.
• Регулируемое напряжение: Возможность настройки выходного напряжения от 1.244В до 65В.
• Высокая выходная мощность: Стабилизатор способен обеспечивать ток до 2.5А.
• Широкий диапазон входных напряжений: Диапазон входных напряжений от 3В до 40В.
• Высокая частота переключения: Частота переключения 100kHz, что позволяет использовать меньшие компоненты фильтров.

Недостатки

• Высокий тепловыделение: При высоких нагрузках может возникнуть необходимость дополнительного теплоотвода.
• Сложность настройки: При использовании в нетипичных схемах может потребоваться детальная настройка и тщательное проектирование.

Типовое использование

• Импульсные источники питания (SMPS).
• Регулируемые стабилизаторы напряжения.
• Преобразователи напряжения в автомобильной электронике.
• Системы телекоммуникационного питания.
• Портативное оборудование и устройства, требующие высокоэффективного преобразования энергии.

Рекомендации по применению

• Для обеспечения стабильной работы и минимизации электромагнитных помех рекомендуется использовать качественный LC-фильтр на выходе.
• При проектировании печатной платы следует учитывать правила разведения для высокочастотных схем, чтобы минимизировать сопротивление и индуктивность трасс.
• Необходимо обеспечить хороший контакт с радиатором или использовать теплоотводы для отвода тепла от корпуса, особенно при высоких нагрузках.

Основные технические характеристики

• Входное напряжение: от 3В до 40В
• Выходное напряжение: от 1.244В до 65В
• Ток на выходе: до 2.5А
• Частота переключения: 100kHz

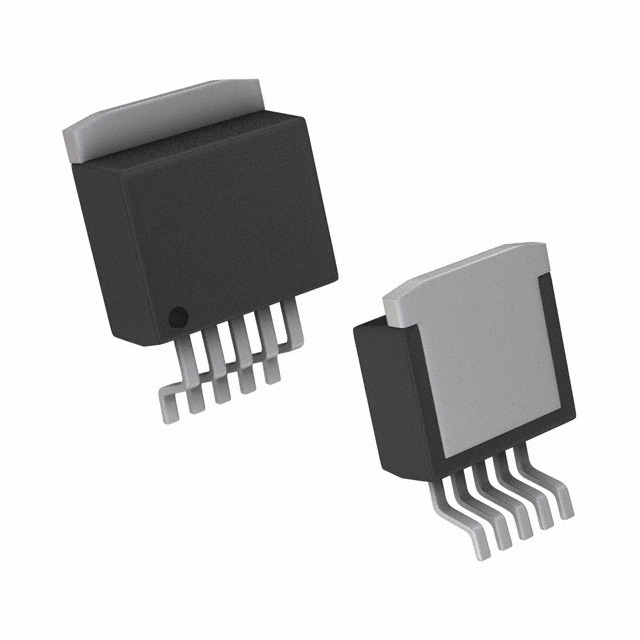

• Тип корпуса: TO-263-6, D2PAK (5 Leads + Tab), TO-263BA
• Монтаж: Поверхностный монтаж (SMD)
• Диапазон рабочих температур: от 0°C до 100°C (температура соединения)

Возможные аналоги

• LT1170 от Analog Devices: более мощный аналог для приложений с высоким текущим потреблением.
• LM2577 от Texas Instruments: альтернативный импульсный стабилизатор с аналогичными параметрами и топологиями.

Использование LT1171CQ#PBF от Analog Devices в ваших проектах гарантирует надежность и гибкость в управлении питанием различных электронных устройств.
