LT1170IT#PBF

LT1170IT#PBF от Analog Devices

Общее описание

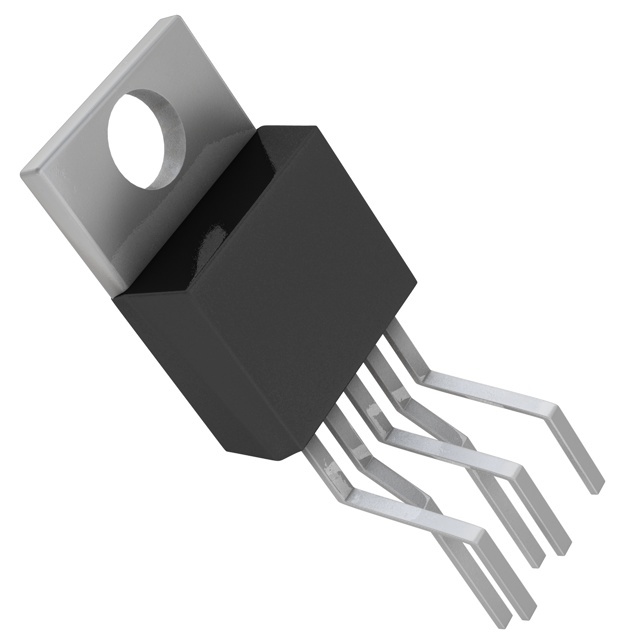

LT1170IT#PBF — это высокоэффективный импульсный стабилизатор производства Analog Devices, предназначенный для управления DC-DC преобразователями различного типа. Эта микросхема способна работать в режиме понижающего, повышающего или инвертирующего преобразования и способна обеспечить выходной ток до 5А. LT1170 поставляется в корпусе TO-220-5 с выводами для монтажа на плату.

Преимущества

• Высокая эффективность: Позволяет минимизировать теплопотери и повышает КПД системы.
• Гибкость: Поддержка работы в различных конфигурациях (Buck, Boost, Cuk, Flyback, Forward).
• Регулируемое выходное напряжение: Удобно для различных применений с требуемым напряжением от 1,244В до 65В.
• Компактный корпус TO-220-5: Удобен для монтажа и оптимален по размерам для встраивания в разные устройства.

Недостатки

• Нет синхронного выпрямителя: Может быть ограничение по эффективности в некоторых приложениях.
• Максимальный входной напряжение 40В: Может быть недостаточным для некоторых высоковольтных приложений.

Типовое использование

• Регулируемые источники питания
• Инверторы напряжения
• Преобразователи для солнечных панелей
• Автомобильная электроника
• Индустриальная автоматизация

Рекомендации по применению

1. Радиаторное охлаждение: Для обеспечения стабильной работы и уменьшения температуры микросхемы рекомендуется использовать радиаторы.
2. Стабилизированное входное напряжение: Входное напряжение должно быть в диапазоне от 3В до 40В.
3. Правильное проектирование печатной платы: Убедитесь в использовании широких дорожек и достаточной площади для отвода тепла.

Основные технические характеристики

• Функция: Понижающий, повышающий, понижающе-повышающий преобразователь
• Конфигурация выхода: Положительное или отрицательное напряжение
• Топология: Buck, Boost, Cuk, Flyback, Forward
• Тип выхода: Регулируемый
• Количество выходов: 1
• Минимальное входное напряжение: 3В
• Максимальное входное напряжение: 40В
• Минимальное выходное напряжение: 1.244В
• Максимальное выходное напряжение: 65В (Switch)
• Выходной ток: 5А (Switch)
• Частота переключения: 100кГц
• Температура эксплуатации: от -40°C до 100°C (TJ)
• Корпус: TO-220-5

Возможные аналоги

• LM2675 от Texas Instruments
• LT1070 от Analog Devices
• MC33063 от ON Semiconductor

Заключение

LT1170IT#PBF — это универсальный и эффективный импульсный стабилизатор, подходящий для широкого спектра приложений, требующих стабильного и регулируемого напряжения. Благодаря своей высокой мощности и гибкости, он может быть использован в различных схемах и устройствах.
