LT1170IQ#PBF

LT1170IQ#PBF от Analog Devices

Общее описание

LT1170IQ#PBF - это высокоэффективный интегральный стабилизатор напряжения с коммутацией от компании Analog Devices. Этот регулирующий ИС может выполнять функции понижающего (Buck), повышающего (Boost), многополярного (Cuk) и обратноходового преобразователей. Компонент предназначен для использования в приложениях, требующих высокого уровня надежности и производительности.

Преимущества

• Высокая эффективность: Обеспечивает эффективное преобразование энергии для снижения потерь.
• Гибкость конфигурации: Может работать в различных топологиях, таких как понижающий, повышающий, Сук и обратноходовой.
• Широкий диапазон входного напряжения: Поддерживает от 3V до 40V, что делает его пригодным для различных приложений.
• Регулируемое выходное напряжение: Позволяет точно настроить напряжение в диапазоне от 1.244V до 65V.
• Высокий выходной ток: Максимум 5А, что подходит для мощных приложений.
• Компактный корпус: Поставляется в компактном корпусе TO-263-6, D2PAK (5 выводов + таб), что облегчает интеграцию в дизайн.

Недостатки

• Нет синхронного выпрямителя: Отсутствие синхронного выпрямления может снизить эффективность при низких нагрузках.
• Нужен внешний радиатор: Для работы в условиях высоких мощностей может потребоваться дополнительный радиатор для эффективного теплового управления.

Типовое использование

• Преобразователи напряжения для автомобилей.
• Питание промышленного оборудования.
• Интеграция в источниках бесперебойного питания (ИБП).
• Приборы с батарейным питанием.
• Мобильные и носимые устройства.

Рекомендации по применению

• Для максимально эффективного использования компонента рекомендуется обеспечить хорошее тепловое управление, включая достаточную вентиляцию и, при необходимости, использование радиаторов.
• Разработчики должны учитывать входные и выходные фильтры для устранения шумов и обеспечения стабильной работы устройства.
• Рекомендуется провести симуляцию схемы с использованием специализированного ПО для оценки характеристик перед производством.

Основные технические характеристики

• Функции: Понижение, Повышение, Понижение/Повышение.
• Конфигурация выхода: Положительное или Отрицательное.
• Топология: Понижающий (Buck), Повышающий (Boost), Сук (Cuk), Обратноходовой (Flyback), Прямой преобразователь (Forward Converter).
• Тип выхода: Регулируемый.
• Количество выходов: 1.
• Входное напряжение: от 3V до 40V.
• Выходное напряжение: от 1.244V до 65V.
• Выходной ток: до 5А.
• Частота переключения: 100kHz.
• Рабочая температура: от -40°C до 100°C (TJ).
• Тип монтажа: Поверхностный (SMD).

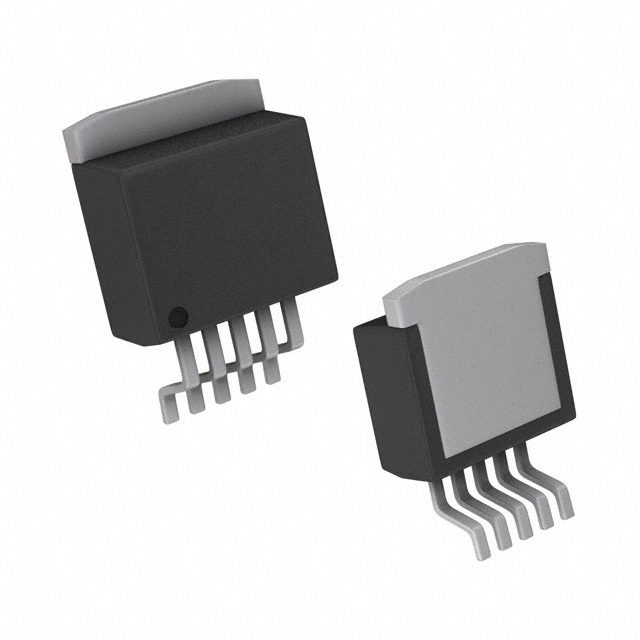

• Корпус: TO-263-6, D2PAK (5 выводов + таб).
• Пакет поставщика: DDPAK-5.

Возможные аналоги

• LT1370: Высокочастотный вариант этого стабилизатора.
• LT1070: Более старшая модель с аналогичными характеристиками.
• LM2576: Аналог от Texas Instruments с фиксированным выходным напряжением.
• MC34063: Более старый, но популярный вариант для начальных приложений.

Этот компонент предлагает универсальные и эффективные решения для разработчиков, которым требуется гибкость и высокая производительность в управлении напряжением.
