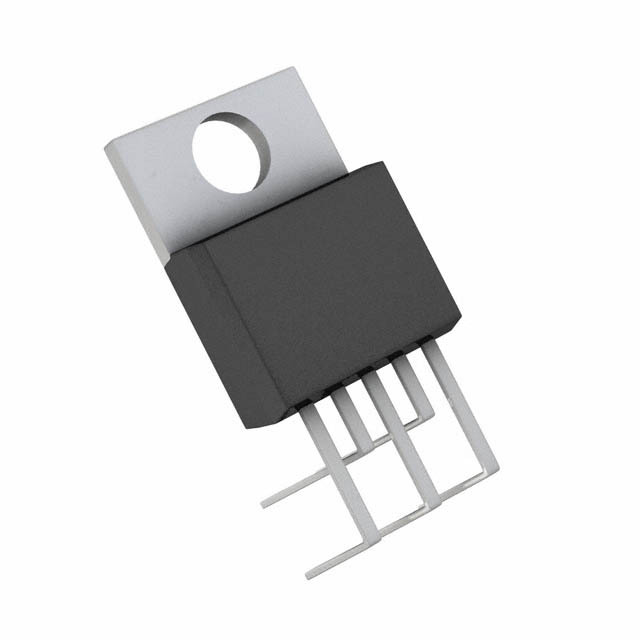

LT1170HVIT#31PBF от Analog Devices

Общее описание

LT1170HVIT#31PBF — это высоковольтный импульсный регулятор, разработанный компанией Analog Devices. Этот компонент предназначен для использования в схемах стабилизации напряжения и способен эффективно работать в конфигурациях преобразователей Buck, Boost, Cuk, Flyback и Forward. Основное преимущество LT1170HVIT заключается в высоком уровне универсальности и надежности, что делает его отличным выбором для разнообразных приложений.

Преимущества

• Высокое напряжение входа: Поддержка напряжений до 60 В.
• Гибкость конфигураций: Поддержка различных топологий преобразователей.
• Высокая рабочая частота: Стабильная работа при частоте до 100 кГц.
• Универсальность: Возможность использования в различных схемах стабилизации напряжения.

Недостатки

• Синхронный выпрямитель отсутствует: Может потребовать дополнительных компонентов для компенсирования потерь.
• Требуется хорошее теплоотводное решение: Возможное выделение тепла при максимальных нагрузках.

Типовое использование

• Преобразователи питания (Buck, Boost, Forward, Flyback, Cuk)
• Системы стабильного энергетического питания
• UPS (источники бесперебойного питания)
• Автомобильные и промышленные системы питания

Рекомендации по применению

• Обеспечьте адекватное охлаждение компонента, особенно при работе с высокими токами.
• Тщательно проектируйте цепи, учитывая требования к входным и выходным напряжениям.
• Используйте качественные фильтрующие конденсаторы для минимизации пульсаций.

Основные технические характеристики

• Типовые функции: Преобразователь Buck, Boost, Step-Up/Step-Down и другие
• Конфигурация выхода: Положительное или отрицательное напряжение
• Настраиваемый выход: От 1.244 В до 75 В
• Максимальный ток на выходе: 5A (при переключении)
• Напряжение на входе: от 3 В до 60 В
• Рабочая частота переключения: 100 кГц
• Корпус: TO-220-5 с формованными выводами
• Температурный диапазон: от -40°C до 100°C (TJ)

Возможные аналоги

• LM2576 от Texas Instruments
• MC34063A от ON Semiconductor
• L4970A от STMicroelectronics

Этот компонент LT1170HVIT#31PBF является надежным и многофункциональным решением для различных типов источников питания и преобразователей, обеспечивая стабильное и регулируемое выходное напряжение при разных условиях нагрузки.
