LT1162ISW#PBF

LT1162ISW#PBF от Analog Devices

Общее описание: LT1162ISW#PBF — это высокоэффективный драйвер для управления мощными MOSFET-транзисторами в полумостовой конфигурации. Производимый компанией Analog Devices, этот интегральный компонент предназначен для повышения производительности и надежности систем управления мощными ключами, таких как двигатели и источники питания.

Преимущества:

• Высокая токовая способность: 1.5A пикового тока на выходе.
• Поддержка как верхних, так и нижних MOSFET-транзисторов.
• Быстрые времена нарастания и спада (соответственно 130нс и 60нс), что делает его подходящим для высокоскоростных переключений.
• Широкий диапазон рабочих напряжений: 10-15 В.
• Защита от короткого замыкания и другие функции безопасности.

Недостатки:

• Возможно ограниченное использование при низких напряжениях питания ниже 10 В.
• Радиатор может требоваться при высокой мощности рассеивания.

Типовое использование:

• Применение в драйверах двигателей.
• Источники питания и системы управления питанием.
• Инверторы и преобразователи DC-DC.
• Системы на базе мощных транзисторов MOSFET и IGBT.

Рекомендации по применению:

• Обеспечьте достаточный теплоотвод при работе на высоких мощностях.
• Используйте внешние компоненты, такие как конденсаторы и защитные диоды, для повышения надежности схемы.
• Следите за соблюдением предельно допустимых параметров, указанных в технической документации.

Основные технические характеристики:

• Производитель: Analog Devices
• Конфигурация: Полумост
• Тип инверсии: Неинвертирующий
• Максимальный ток нагрузки: 1.5A (пиковый)
• Напряжение питания: 10-15 В
• Напряжение для MOSFET верхнего ключа: до 60 В
• Время нарастания/спада: 130нс/60нс

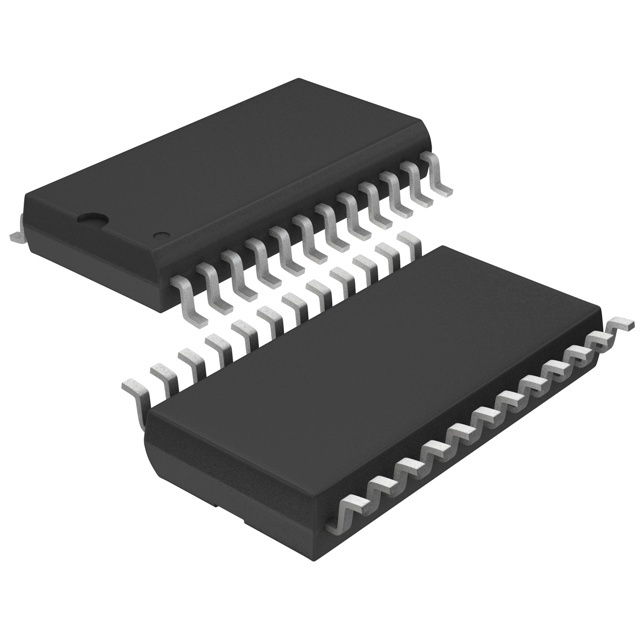

• Тип корпуса: 24-SOIC
• Диапазон рабочих температур: -40°C до 125°C

Возможные аналоги:

• IR2110 от Infineon
• HIP4080A от Renesas
• FAN7390 от On Semiconductor

Продукт LT1162ISW#PBF является надежным решением для управления мощными транзисторами, обеспечивая высокую производительность и широкий функционал для различных приложений в электронике.
