LT1162CSW#TRPBF

3 120,00 ₽
Количество: в наличии (удаленный склад)
  • Точный срок поставки и актуальная стоимость будут указаны после размещения заказа
  • На сайте представлен не весь ассортимент, оставляйте заявку

Описание

LT1162CSW#TRPBF - Полное описание

Общее описание

LT1162CSW#TRPBF от Analog Devices – это интегральная микросхема драйвера полумоста (Half-Bridge Gate Driver), предназначенная для управления N-канальными MOSFET транзисторами. Данный компонент предоставляет высокую производительность и надежность при работе в широком диапазоне напряжений и температур.

Преимущества

  • Высокая надежность: Поддерживает точное управление MOSFET транзисторами, что обеспечивает надежную работу схем.
  • Широкий диапазон рабочих напряжений: Поддерживает питание от 10 до 15 В.
  • Высокая пиковая выходная мощность: Обеспечивает до 1.5А тока на источник и сток.

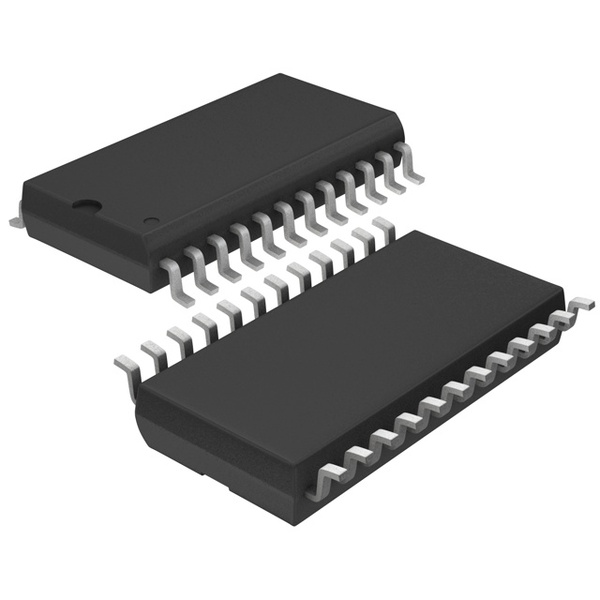

  • Компактный корпус: В исполнении 24-SOIC, что удобно для поверхностного монтажа и экономии места на плате.

Недостатки

  • Ограниченная температура эксплуатации: Рабочий диапазон температуры от 0°C до 125°C может не подходить для всех промышленных применений.

Типовое использование

  • Управление полумостовыми преобразователями: Используется в приложениях, требующих высокоэффективного управления MOSFET транзисторами, как, например, в блоках питания и инверторах.
  • Системы автоматики: Применяется в схемах управления двигателями и другими системами промышленной автоматики.
  • Энергетическое оборудование: Используется в схемах, где требуется надежное управление мощностью, включая возобновляемые источники энергии.

Рекомендации по применению

  • Обеспечьте правильное охлаждение для поддержания стабильной работы в рекомендованном диапазоне температур.
  • Проверьте соответствие напряжений питания и логических уровней входных сигналов, чтобы избежать повреждения микросхемы.
  • Рекомендуется использование байпасных конденсаторов для фильтрации помех и снижения влияния нестабильного питания.

Основные технические характеристики

Параметр Значение
Входное напряжение питания 10 - 15 В
Пиковый выходной ток (источник, сток) 1.5A, 1.5A
Тип входа Невывернутый (Non-Inverting)
Максимальное напряжение на высокой стороне (Bootstrap) 60 В
Входное логическое напряжение - VIL, VIH 0.8В, 2В
Время нарастания / спада (тип.) 130нс, 60нс
Рабочая температура (TJ) 0°C ~ 125°C
Корпус / Тип монтажа 24-SOIC (0.295", 7.50мм ширина)
Пакет производителя 24-SOIC

Возможные аналоги

  • IR2110 от Infineon Technologies: Представляет собой схожий драйвер полумоста с аналогичными характеристиками.
  • HIP4081A от Renesas: Поддерживает аналогичные функции управления MOSFET транзисторами.

Используйте LT1162CSW#TRPBF от Analog Devices, чтобы получить надежное и высокоэффективное решение для управления MOSFET в ваших промышленных и потребительских приложениях.
