LT1116CS8#PBF

LT1116CS8#PBF от Analog Devices

Общее описание

LT1116CS8#PBF — это высокоскоростной компаратор с низким напряжением смещения и встроенной функцией зацепления (Latch). Этот интегрированный компонент разработан для обеспечения высокой точности и быстрого отклика, что делает его идеальным для различного рода приложений, требующих быстрого сравнения сигналов.

Преимущества

• Высокоскоростной отклик: Быстрая задержка распространения, в пределах 7 нс, обеспечивает мгновенный отклик на изменения входных сигналов.
• Низкое напряжение смещения: Максимальное входное смещение составляет всего 1 мВ, что обеспечивает высокую точность.
• Функция зацепления: Позволяет сохранять состояние выхода, что полезно для синхронных систем.
• Низкое энергопотребление: Умеренное потребление тока покоя, 4 мА, уменьшает нагрузку на источник питания.

Недостатки

• Ограниченный температурный диапазон: Работоспособность ограничена стандартным коммерческим температурным диапазоном от 0°C до 70°C. В условиях экстремальных температур потребуется другой компонент.
• Низкие значения напряжений смещения могут стать критичными в условиях высоких электрических шумов.

Типовое использование

• Системы передачи данных: Использование в схемах восстановления синхронизации и декодирования.
• Контрольные и измерительные приборы: Быстрое и точное сравнение аналоговых сигналов.
• Цифровая электроника: Применение в интерфейсах и логических системах для высокоскоростного переключения.
• Медицинские устройства: Применение в диагностических приборах, требующих высокой точности и быстрого отклика.

Рекомендации по применению

• Фильтрация питания: Используйте подходящие байпасные конденсаторы для обеспечения стабильности работы компаратора.
• Экранирование и заземление: Применяйте методы экранирования и адекватное заземление для уменьшения влияния электрического шума.
• Оптимизация разводки: Держите пути сигналов короткими и минимизируйте петли заземления для предотвращения индуктивных помех и сигналов.

Основные технические характеристики

• Количество элементов: 1
• Тип вывода: CMOS, логика на комплементарных транзисторах (Complementary) и TTL
• Напряжение питания: от 5 В до 15 В
• Входное смещение (макс): 1 мВ
• Ток смещения (макс): 4 мкА
• Ток выхода (тип): 20 мА
• Ток покоя (макс): 4 мА
• Задержка распространения (макс): 7 нс

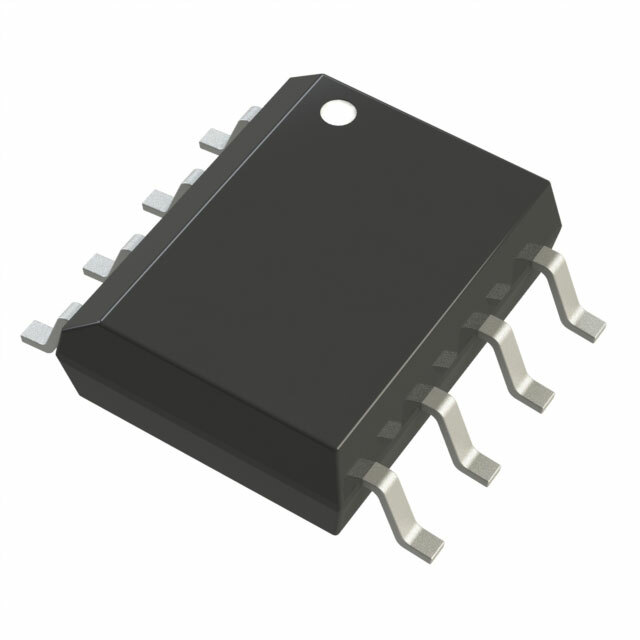

• Корпус: SOIC-8 (3.90 мм ширина)
• Монтаж: Поверхностный монтаж (SMD)

Возможные аналоги

• LM360 от Texas Instruments
• ADCMP568 от Analog Devices
• TLV3501 от Texas Instruments

Заключение

LT1116CS8#PBF от Analog Devices является надежным и высокоточным компаратором, подходящим для широкого спектра приложений. Его высокая скорость и низкое напряжение смещения делают его отличным выбором для применения в критически важных системах, требующих высокой точности и быстрого отклика.
