LT1116CN8#PBF

LT1116CN8#PBF от Analog Devices

Общее описание

LT1116CN8#PBF – высокоскоростной компаратор с защелкой (лятчем) от компании Analog Devices, известный своей высокой скоростью и точностью. Этот компаратор интегрального типа обеспечивает низкую задержку распространения и высокую точность с небольшим входным током смещения, что делает его идеальным решением для множества приложений в области обработки сигналов.

Основные преимущества

• Высокая скорость: Время задержки распространения всего 10 нс.
• Точность: Низкое входное смещение напряжения (3 мВ) и высокий коэффициент подавления синфазного и питающего напряжения (CMRR и PSRR).
• Широкий диапазон питания: Поддержка одно- и двухпитательных режимов.
• CMOS и TTL совместимость: Удобство интеграции в различные системы.
• Стабильность: Высокая устойчивость к температурным изменениям и внешним влияниям.

Недостатки

• Энергопотребление: Более высокий ток покоя (до 38 мА), что может быть важным для приложений, требующих низкого энергопотребления.

Типовое использование

• Оцифровка аналоговых сигналов
• Устройства генерации импульсов
• Аналого-цифровые преобразователи (АЦП)
• Системы сравнения сигналов различных значений
• Высокоскоростные системы обработки данных

Рекомендации по применению

• Используйте в схемах, где требуется высокая скорость и точность.
• При проектировании печатной платы (PCB) предусмотрите хорошую разводку для питания и сигнальных линий, чтобы минимизировать шум и перекрестные помехи.
• Заземление и экранирование может улучшить производительность в высокочастотных приложениях.
• Обратите внимание на требования к напряжениям питания и избегайте превышения максимальных значений.

Основные технические характеристики

• Скорость распространения: 10 нс
• Максимальное входное смещение напряжения: 3 мВ при 5 В
• Входной ток смещения (макс.): 20 µА при 5 В
• Выходной ток: 20 мА
• Ток покоя (макс.): 38 мА
• CMRR: 90 дБ
• PSRR: 75 дБ
• Диапазон рабочих температур: от 0°C до 70°C

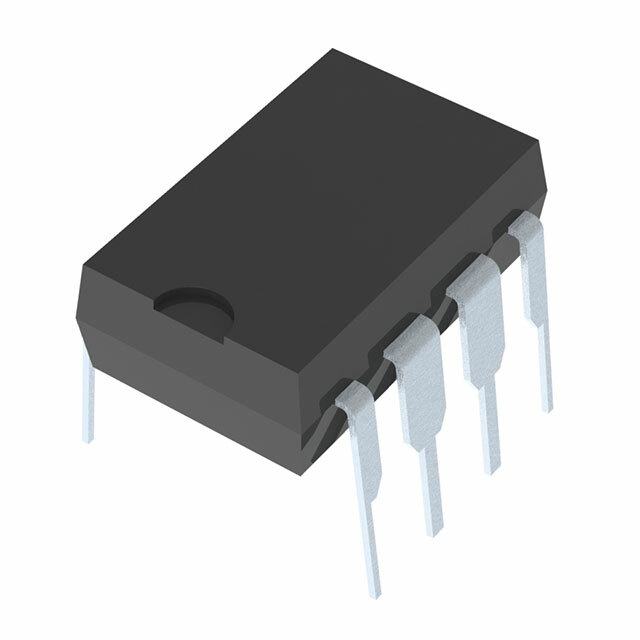

• Корпус: 8-PDIP (через отверстия, шаг выводов 0.300", 7.62 мм)

Возможные аналоги

• LM111, LM211, LM311 - от компании Texas Instruments, схожие по функционалу компараторы, но с большими временами задержки.
• MAX961, MAX963 - от компании Maxim Integrated, предлагающие низкое смещение и высокую точность, но с отличающимися параметрами скорости.
• AD8561 - от той же Analog Devices, более современная версия, обладающая схожими характеристиками.

Использование LT1116CN8#PBF позволит вам получить высоконадёжное и точное решение для обработки сигналов в вашем проекте, при этом используя удобный формат для монтажа в различных конфигурациях систем.
