LT1085IM#TRPBF

Описание для LT1085IM#TRPBF от Analog Devices

Общее описание

LT1085IM#TRPBF - это линейный регулируемый стабилизатор напряжения с положительным выходом от компании Analog Devices. Он предназначен для обеспечения стабильного выходного напряжения при входящих колебаниях и нагрузочных изменениях. Благодаря высокой эффективности и низкому напряжению падения, он является отличным выбором для приложений, требующих надежного стабилизированного питания.

Преимущества

• Высокая выходная мощность: До 3 А тока нагрузки.
• Низкое напряжение падения: Максимум 1.5 В при 3 А, что снижает тепловые потери.
• Регулируемый выход: Выходное напряжение настраивается в диапазоне от 1.25 В до 28.5 В.
• Высокий уровень подавления пульсаций питания (PSRR): 75 дБ при 120 Гц, что обеспечивает чистое выходное напряжение.
• Защита от перегрева: Встроенная защита предотвращает повреждения из-за перегрева.

Недостатки

• Линейное регулирование: В определенных приложениях линейные стабилизаторы могут быть менее эффективны по сравнению с импульсными.
• Размер корпуса: Корпус TO-263-4 (DDPAK-3) требует больше места для размещения по сравнению с другими типами корпусов.

Типовое использование

• Источники питания в компьютерах и офисной технике.
• Системы промышленной автоматизации.
• Медицинское оборудование, требующее надежного питания.
• Телекоммуникационные устройства и сетевые решения.

Рекомендации по применению

• Корпус и монтаж: Применение поверхностного монтажа (Surface Mount) упрощает интеграцию в современные печатные платы.
• Охлаждение: Обеспечьте должное охлаждение и отведение тепла, используя соответствующий радиатор или теплопроводные материалы для корпуса DDPAK-3.
• Эффективность: Для достижения максимальной эффективности держите входное напряжение как можно ближе к выходному.

Основные технические характеристики

• Конфигурация выхода: Положительный.
• Тип выхода: Регулируемый.
• Количество регуляторов: 1.
• Максимальное входное напряжение: 30 В.
• Минимальное фиксированное выходное напряжение: 1.25 В.
• Максимальное выходное напряжение: 28.5 В.
• Максимальное напряжение падения: 1.5 В при 3 А.
• Выходной ток: 3 А.
• PSRR: 75 дБ при 120 Гц.
• Функции защиты: Защита от перегрева.
• Рабочая температура: -40°C ~ 125°C.
• Монтаж: Поверхностный монтаж.

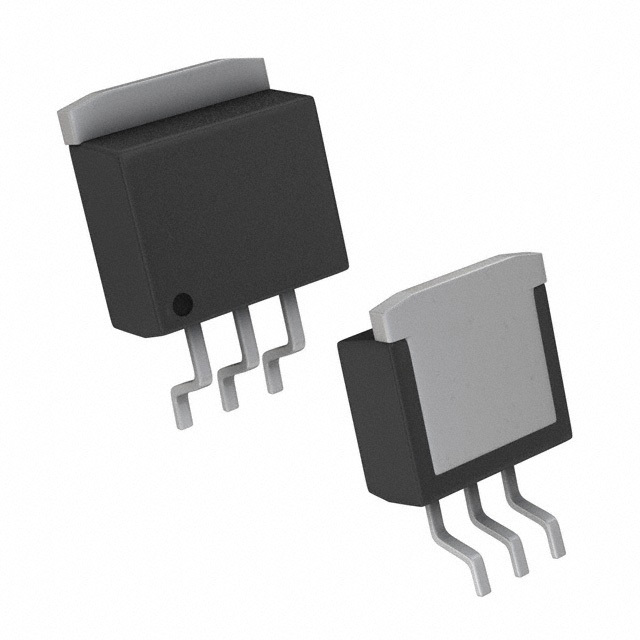

• Корпус/Пакет: TO-263-4, D2PAK (3 Leads + Tab), TO-263AA.
• Устройство поставки: DDPAK-3.

Возможные аналоги

• LM1085: Подобный линейный регулятор от Texas Instruments.
• LT3080: Другая модель линейного стабилизатора с улучшенными характеристиками.
• AMS1085: Аналог от Advanced Monolithic Systems.

Νадежность, высокую выходную мощность и защиту делают LT1085IM#TRPBF отличным выбором для различных применений, требующих стабильного и регулируемого напряжения.
