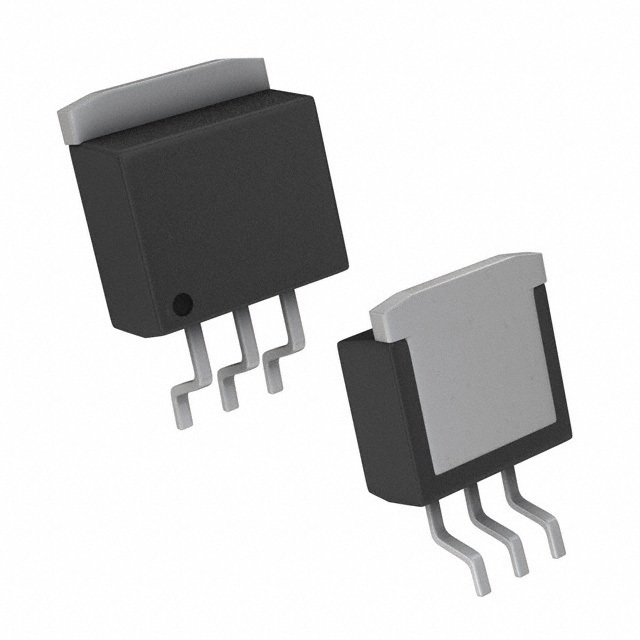

LT1085CM#PBF

LT1085CM#PBF - Линейный регулируемый стабилизатор напряжения

Общее описание

LT1085CM#PBF — это линейный регулируемый стабилизатор напряжения от компании Analog Devices. Этот компонент позволяет получать стабильное выходное напряжение при переменном входном напряжении и обеспечивает максимальный выходной ток до 3А. Основной особенностью данного стабилизатора является низкое падение напряжения, что делает его идеальным для использования в мощных приложениях с высокими требованиями к эффективности.

Преимущества

• Высокая производительность: Стабильное выходное напряжение при большом диапазоне входных напряжений.
• Низкое падение напряжения: Позволяет работать при минимальной разнице между входным и выходным напряжением.
• Высокий выходной ток: До 3А, что делает устройство подходящим для энергозатратных приложений.
• Компактный корпус: Поставляется в корпусе DDPAK-3 для поверхностного монтажа.

Недостатки

• Тепловыделение: При высоких токах может требоваться дополнительное охлаждение.
• Ограниченный диапазон температуры: Рабочая температура от 0°C до 125°C может ограничивать использование в экстремальных условиях.

Типовое использование

• Системы питания для микроконтроллеров и процессоров
• Регуляторы напряжения в аудиоаппаратуре
• Промышленные и бытовые устройства с высоким энергопотреблением
• Блоки питания для сетевых и телекоммуникационных устройств

Рекомендации по применению

• Убедитесь, что используете подходящий радиатор для отвода тепла, если стабилизатор работает при максимальной нагрузке.
• Проектируйте схемы с учетом допустимых значений входного и выходного напряжений для предотвращения перегрева и повреждений.
• Используйте фильтрующие конденсаторы на входе и выходе, чтобы минимизировать шум и пульсации напряжения.

Основные технические характеристики

• Конфигурация выхода: Положительный
• Тип выхода: Регулируемый
• Количество регуляторов: 1
• Максимальное входное напряжение: 30В
• Минимальное фиксированное выходное напряжение: 1.25В
• Максимальное выходное напряжение: 28.5В
• Максимальное падение напряжения: 1.5В при 3А
• Выходной ток: 3А
• PSRR (соотношение подавления пульсаций питания): 75дБ (120Гц)
• Защитные функции: Защита от перегрева
• Рабочая температура: 0°C ~ 125°C
• Тип монтажа: Поверхностный монтаж (SMD)
• Корпус / Формат: TO-263-4, D2PAK (3 Вывода + Таб), TO-263AA
• Пакет устройства поставщика: DDPAK-3

Возможные аналоги

• LM317T — регулируемый стабилизатор напряжения от Texas Instruments с схожими характеристиками.
• MIC29302WT — регулируемый стабилизатор напряжения от Microchip Technology с максимальным выходным током 3А.

Этот стабилизатор является надежным решением для различных приложений, требующих стабильного выходного напряжения и высокого выходного тока при низком падении напряжения.
