LT1085CM-3.3#TRPBF от Analog Devices

Общее описание

LT1085CM-3.3#TRPBF - это линейный стабилизатор напряжения с фиксированным выходным напряжением 3.3 В от компании Analog Devices. Этот компонент обеспечивает стабильный выходной ток до 3 А. Благодаря низкому падению напряжения (до 1,5 В) данный стабилизатор подходит для использования в приложениях с низким напряжением и высоким током.

Преимущества

• Высокий выходной ток: до 3 А.
• Низкое падение напряжения: до 1,5 В при полной нагрузке.
• Защита от перегрева: обеспечивает надежную работу в различных условиях.
• Стабильность работы: позволяет получать точное и стабильное напряжение.
• Легкость монтажа: доступен в корпусе DDPAK-3, который подходит для поверхностного монтажа (SMD).

Недостатки

• Потребление тока в режиме покоя: около 10 мА, что может быть критически для некоторых приложений с низким энергопотреблением.
• Ограниченный диапазон входных напряжений: максимальное входное напряжение составляет 20 В.

Типовое использование

• Электропитание микроконтроллеров: стабилизатор идеально подходит для питания микропроцессорных систем, которые требуют стабильное напряжение 3.3 В.
• Мобильные устройства: благодаря низкому падению напряжения, LT1085CM-3.3#TRPBF может использоваться в батарейных устройствах.
• Промышленные контроллеры и датчики: обеспечивает стабильное питание в промышленных условиях.

Рекомендации по применению

• Используйте подходящие радиаторы для эффективного отвода тепла, так как стабилизатор может выделять значительное количество тепла при работе с высокой нагрузкой.
• Следуйте рекомендациям по монтажу во избежание перегрева и обеспечения стабильной работы.
• Обеспечьте надлежащую фильтрацию входного напряжения для уменьшения возможных помех.

Основные технические характеристики

• Конфигурация выхода: Положительная
• Тип выхода: Фиксированный
• Количество стабилизаторов: 1
• Максимальное входное напряжение: 20 В
• Выходное напряжение (фиксированное): 3.3 В
• Падение напряжения (максимум): 1.5 В при токе 3 А
• Выходной ток: до 3 А
• Потребление тока в режиме покоя: 10 мА
• Коэффициент подавления помех (PSRR): 72 дБ при 120 Гц
• Температурный диапазон: от 0°C до 125°C
• Монтажная конфигурация: Поверхностный монтаж

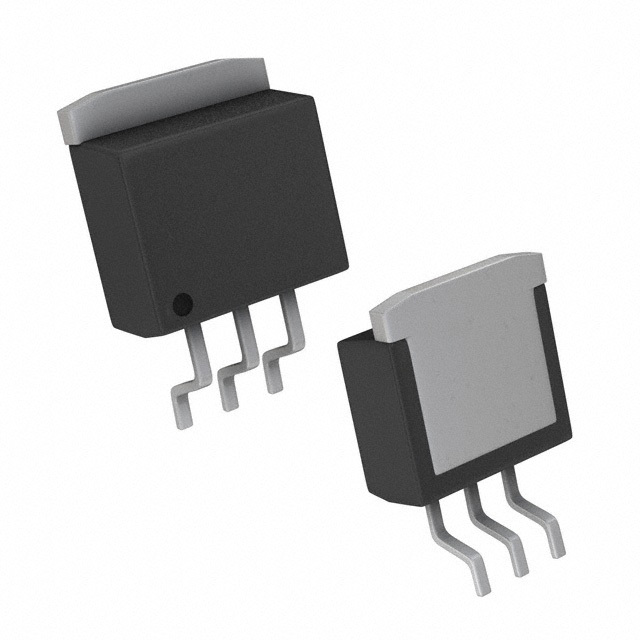

• Корпус / упаковка: TO-263-4, D2PAK (3 Leads + Tab), TO-263AA
• Тип корпуса производителя: DDPAK-3

Возможные аналоги

• LD1117-3.3 от компании STMicroelectronics
• LM1086-3.3 от компании Texas Instruments

LT1085CM-3.3#TRPBF от Analog Devices - это надежное решение для различных приложений, требующих стабильное напряжение 3.3 В и высокий ток до 3 А.
