LT1084CT-5#PBF

LT1084CT-5#PBF: Линейный регулятор напряжения от Analog Devices

Общее описание

LT1084CT-5#PBF — это высокоэффективный линейный регулятор напряжения с фиксированным выходным напряжением 5В, разработанный компанией Analog Devices. Он способен обеспечивать ток до 5 А при низком напряжении падения (LDO), что делает его идеальным выбором для применения в мощных системах электропитания.

Преимущества

• Высокая мощность: может обеспечивать выходной ток до 5 А.
• Низкое напряжение падения: максимальное напряжение падения составляет 1,5 В при выходном токе 5 А, что способствует повышению эффективности.
• Защита от высокой температуры: встроенная защита от перегрева продлевает срок службы компонента.

Недостатки

• Тепловыделение: при больших токах и низком входном напряжении возможно значительное тепловыделение, требующее активного или пассивного охлаждения.
• Габариты: корпус типа TO-220-3 может потребовать достаточно места на печатной плате.

Типовое использование

• Регуляторы питания для микропроцессоров и микроконтроллеров.
• Источники питания для высокочувствительных аналоговых схем.
• Питание мощных светодиодов и операционных усилителей.

Рекомендации по применению

• Теплоотвод: для обеспечения стабильной работы рекомендуется использовать теплоотвод.
• Байпасные конденсаторы: использование конденсаторов на входе и выходе регулятора минимизирует шумы и пульсации.
• Защита от перегрузок: рекомендуется использовать дополнительные меры по защите от коротких замыканий и перегрузок по току.

Основные технические характеристики

• Тип компонентов: Линейный регулятор напряжения
• Выходное напряжение: 5 В (фиксированное)
• Выходной ток: до 5 А
• Максимальное входное напряжение: 20 В
• Максимальное напряжение падения: 1,5 В при 5 А
• Коэффициент подавления пульсаций (PSRR): 68 дБ (при 120 Гц)
• Ток потребления в режиме покоя (Iq): 10 мА

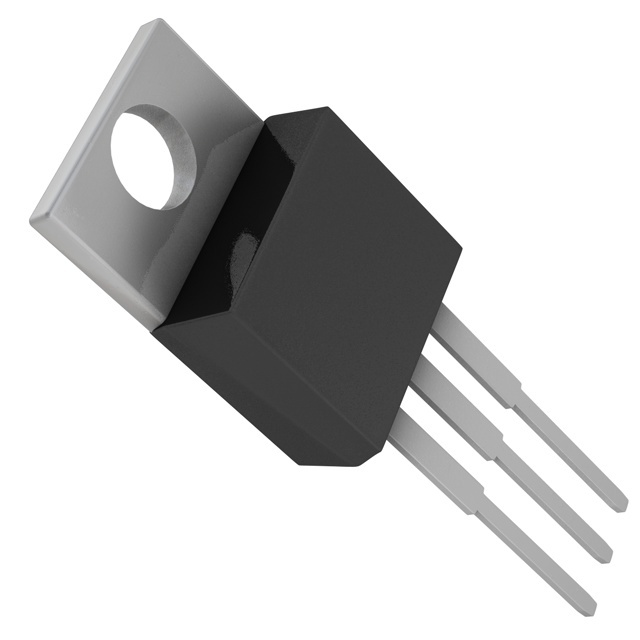

• Тип корпуса: TO-220-3
• Рабочая температура: 0°C ~ 125°C

Возможные аналоги

• LM338K от Texas Instruments: Подобный линейный регулятор с выходным током до 5 А и регулируемым выходным напряжением.
• LM7805 от STMicroelectronics: Более базовый фиксированный регулятор на 5 В, с выходным током до 1.5 А.
• MIC29300-5.0WT от Microchip Technology: Линейный регулятор с выходным током до 3 А и фиксированным выходным напряжением 5 В.

Использование LT1084CT-5#PBF обеспечивает надежное и стабильное питание для широкого спектра электронных устройств, где требуются высокие выходные токи и низкое напряжение падения.
