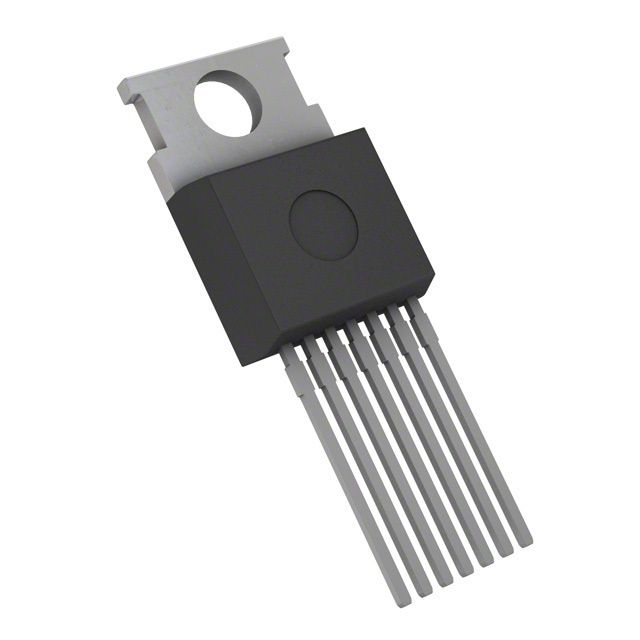

LT1074HVIT7#06PBF

LT1074HVIT7#06PBF

Общее описание

LT1074HVIT7#06PBF — это высоковольтный понижающий (Buck) преобразователь постоянного тока в постоянный (DC-DC) от компании Analog Devices. Этот интегральный стабилизатор предназначен для обеспечения стабильного регулируемого выходного напряжения в широком диапазоне входных напряжений. Устройство обладает высокой эффективностью, что позволяет минимизировать тепловые потери и улучшить общую производительность системы.

Преимущества

• Высокая эффективность: Поддержка высокоэффективного понижающего преобразования.
• Широкий диапазон входных напряжений: От 8V до 60V, что позволяет использовать устройство в разнообразных приложениях.
• Высокий выходной ток: Поддержка выходного тока до 5A.
• Защита: Встроенная защита от перенапряжения, короткого замыкания и перегрева обеспечивает надежность работы.

Недостатки

• Размер корпуса: Довольно крупный корпус TO-220-7 может не подойти для компактных приложений.
• Не синхронный выпрямитель: Возможно, менее оптимальна для некоторых высокоощущимых к эффективности приложений.

Типовое использование

• Понижающие преобразователи для регулируемых силовых источников
• Зарядные устройства для аккумуляторов
• Автоматические устройства с широким диапазоном входных напряжений
• Промышленные автоматизированные системы

Рекомендации по применению

• Правильное охлаждение: Обеспечьте адекватное охлаждение устройства для поддержания его работы в допустимых температурных пределах.
• Фильтрация входного напряжения: Используйте качественные конденсаторы для фильтрации входного напряжения и уменьшения шумов.
• Экранирование: В случае применения в чувствительных к помехам схемах, рекомендуется экранировать область вокруг источника.

Основные технические характеристики

• Функция: Понижающий (Buck) преобразователь
• Конфигурация выхода: Положительное регулируемое напряжение
• Входное напряжение: 8V - 60V
• Выходное напряжение: 2.3V - 60V
• Выходной ток: до 5A
• Частота переключения: 100kHz
• Корпус: TO-220-7
• Температурный диапазон работы: от -40°C до +125°C

Возможные аналоги

• LM2676 от Texas Instruments: схожие спецификации, но меньший максимальный ток и входное напряжение.
• LT1976 от Analog Devices: также понижающий преобразователь с более низким максимальным током.
• L4970 от STMicroelectronics: схожие параметры, но немного меньше диапазон входных напряжений.

Этот преобразователь представляет собой универсальное решение для многих приложений, требующих надежного и эффективного понижающего преобразования напряжения.
