LT1074HVCT7#PBF

LT1074HVCT7#PBF от Analog Devices

Общее описание

LT1074HVCT7#PBF - это высоковольтный импульсный стабилизатор напряжения с возможностью конфигурации типа "понижение-напряжения" или "усиление-напряжения", предлагаемый компанией Analog Devices. Данный компонент предназначен для работы с напряжением входа от 8 В до 64 В и может обеспечивать регулируемое выходное напряжение от 2,5 В до 35 В с током до 5,5 А.

Преимущества

• Широкий диапазон входного напряжения: Поддерживает входное напряжение от 8 В до 64 В.
• Высокий ток выхода: Максимальный ток выхода до 5,5 А.
• Регулируемое выходное напряжение: Можно настроить выходное напряжение в пределах от 2,5 В до 35 В.
• Многофункциональность: Поддерживает различные топологии, такие как Buck (понижающий регулятор), Boost (повышающий регулятор) и Flyback.
• Надежность работы: Рабочий температурный диапазон 0°C ~ 70°C позволяет использовать стабилизатор в широком спектре условий.

Недостатки

• Отсутствие синхронного выпрямителя, что может оказывать влияние на эффективность при низких напряжениях.
• Ограниченный рабочий температурный диапазон, который может не удовлетворять требованиям экстремальных условий эксплуатации.

Типовое использование

• Промышленные системы питания: Использование в широком диапазоне промышленных приложений для стабилизации напряжения питания различных устройств.
• Энергетика: Стабилизация напряжения в системах с переменным напряжением входа, таких как солнечные батареи и аккумуляторные системы.
• Автомобильные системы: Использование в автомобильной электронике для питания различных модулей и компонентов.

Рекомендации по применению

• Качественное охлаждение: Учитывая высокий ток выхода, рекомендуется обеспечить надежное охлаждение компонента, используя радиаторы или активные системы охлаждения.
• Использование защитных компонентов: Для повышения надежности системы рекомендуется использование дополнительных схем защиты от перенапряжения и перегрузки по току.
• Печатная плата: Особое внимание следует уделить проектированию печатной платы для эффективного управления теплом и минимизации электромагнитных помех (EMI).

Основные технические характеристики

• Функция: Step-Up (Повышение), Step-Down (Понижение), Step-Up/Step-Down (Комбинированный)
• Конфигурация выхода: Позитивное или негативное напряжение
• Топология: Buck, Boost, Flyback
• Тип выхода: Регулируемый
• Число выходов: 1
• Мин. входное напряжение: 8 В
• Макс. входное напряжение: 64 В
• Мин. выходное напряжение: 2,5 В
• Макс. выходное напряжение: 35 В
• Выходной ток: 5,5 А (переключение)
• Частота переключения: 100 кГц
• Рабочая температура: 0°C ~ 70°C
• Тип монтажа: Сквозное отверстие (Through Hole)

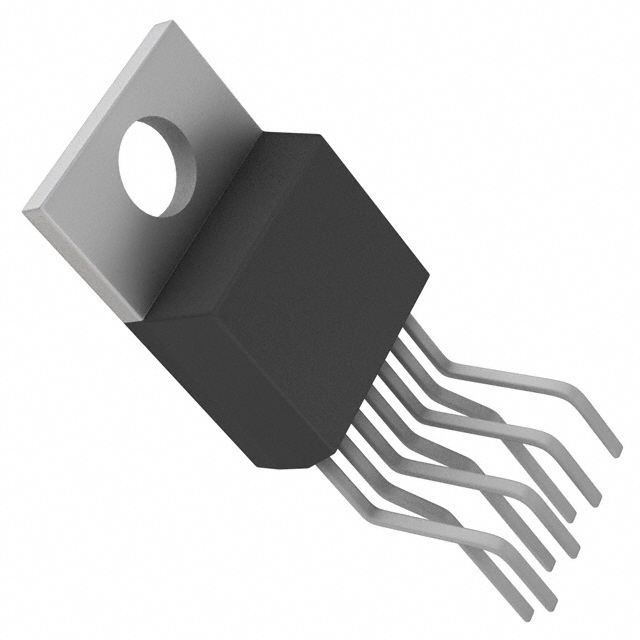

• Корпус: TO-220-7 с формованными выводами (Formed Leads)

Возможные аналоги

• LM2576-ADJ от Texas Instruments: Аналогичный регулируемый стабилизатор напряжения с понижающей топологией и выходным током до 3 А.
• MC34063 от ON Semiconductor: Регулируемый импульсный стабилизатор, способный работать в различных топологиях с более низким током.
• LTC3780 от Analog Devices: Повышающий/понижающий стабилизатор с возможностью работы при более высоких частотах переключения.
