LT1074HVCT#06PBF

LT1074HVCT#06PBF от Analog Devices

Общее описание

LT1074HVCT#06PBF — высоковольтный регулируемый импульсный стабилизатор напряжения от Analog Devices, предназначенный для работы в широком диапазоне входных напряжений от 8 В до 64 В. Этот компонент способен работать в конфигурациях понижающего (Buck), повышающего (Boost) и обратноходового (Flyback) преобразования, обеспечивая гибкость и универсальность применения.

Преимущества

• Широкий диапазон входного напряжения: от 8 В до 64 В, что позволяет использовать компонент в разнообразных приложениях.
• Высокий выходной ток: до 5,5 А, что делает его подходящим для мощностных приложений.
• Универсальность: подходит для различных топологий — Buck, Boost и Flyback.
• Компактный форм-фактор: поставляется в корпусе TO-220-5.

Недостатки

• Относительно высокая стоимость: может быть дороже аналогичных компонентов от других производителей.
• Температурные ограничения: рабочий диапазон температур от 0°C до 70°C, что может ограничить использование в экстремальных условиях.

Типовое использование

• Преобразователи напряжения для промышленных приложений
• Источники питания для телекоммуникационного оборудования
• Системы питания для автомобильной электроники
• Портативные энергосистемы и резервные источники питания

Рекомендации по применению

• Фильтрация входных и выходных цепей: рекомендуется использовать качественные конденсаторы для фильтрации, чтобы минимизировать шум и пульсации.
• Теплоотведение: при высоких токах необходимо обеспечить адекватное охлаждение, используя радиаторы и, при необходимости, активное охлаждение.
• Защита схемы: рекомендуется предусмотреть защиту от перенапряжений и коротких замыканий для увеличения надежности системы.

Основные технические характеристики

• Конфигурация выхода: Позитивная или негативная
• Топология: Buck, Boost, Flyback
• Тип выхода: Регулируемый
• Количество выходов: 1
• Напряжение на входе (мин.): 8 В
• Напряжение на входе (макс.): 64 В
• Напряжение на выходе (мин.): 2,5 В
• Напряжение на выходе (макс.): 35 В
• Ток на выходе: 5,5 А
• Частота переключения: 100 кГц
• Рабочая температура: от 0°C до 70°C
• Тип монтажа: Сквозное отверстие

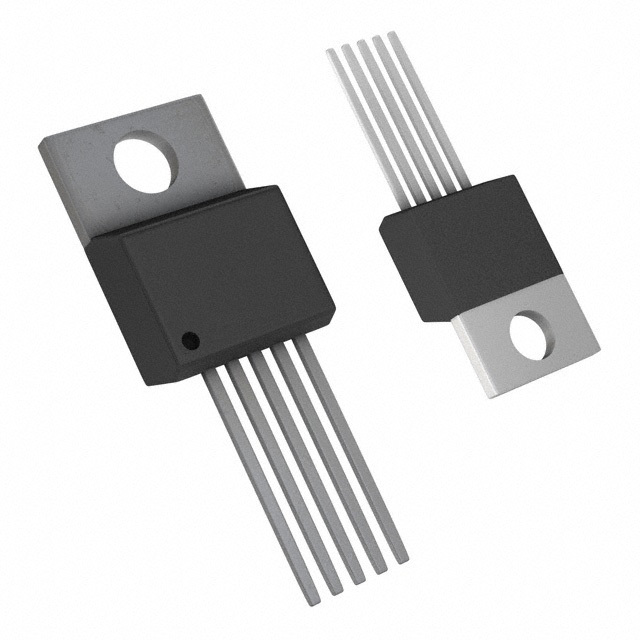

• Корпус: TO-220-5

Возможные аналоги

• LM2576HVT-ADJ от Texas Instruments: также является высоковольтным стабилизатором с регулируемым выходным напряжением.
• MC34063AV от ON Semiconductor: популярный стабилизатор с поддержкой нескольких топологий преобразования.
• LTC3862-2 от Analog Devices: подходит для высоковольтных приложений и поддерживает высокие токи.

Для более подробной информации и спецификаций, пожалуйста, обращайтесь к документации производителя.
