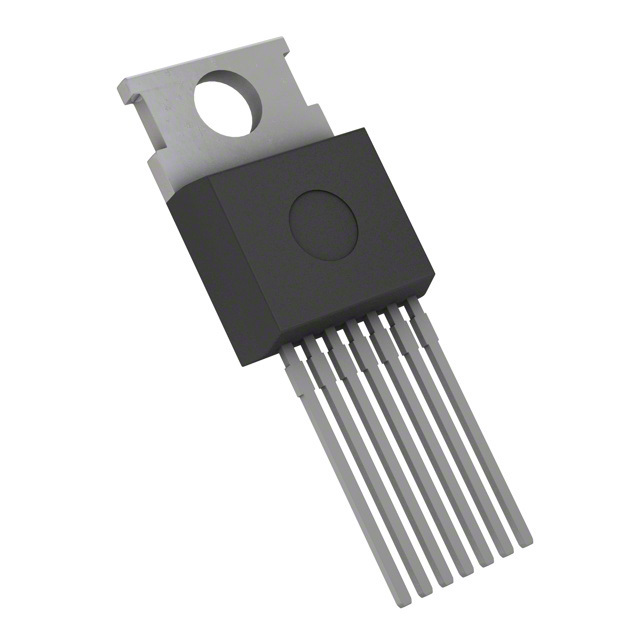

LT1074CT7#06PBF

LT1074CT7#06PBF от Analog Devices

Общее описание

LT1074CT7#06PBF – это универсальный микросхемный регулятор напряжения, выпускаемый компанией Analog Devices. Он поддерживает конфигурации step-up, step-down и flyback для преобразования напряжения, позволяя использовать его в широком спектре приложений. Устройство обеспечивает регулируемый выход и обладает высоким коэффициентом полезного действия.

Преимущества

• Многофункциональность: Поддержка разных топологий преобразования напряжения – Buck, Boost и Flyback.
• Настраиваемый выход: Выходное напряжение можно легко регулировать в пределах от 2.5 В до 35 В.
• Высокая мощность: Максимальная сила тока на выходе составляет до 5.5 А, что делает его идеальным решением для мощных приложений.
• Широкий диапазон входного напряжения: Поддерживает входные напряжения в диапазоне от 8 В до 45 В.
• Простота монтажа: Поставка осуществляется в корпусе TO-220-7.

Недостатки

• Несинхронный выпрямитель: Устройство не включает в себя синхронный выпрямитель, что может снизить КПД в некоторых приложениях.
• Температурные ограничения: Рабочий температурный диапазон ограничен от 0°C до 70°C.

Типовое использование

• Преобразователи питания
• Индустриальные системы управления
• Автомобильные и телекоммуникационные приложения
• Адаптеры питания и зарядные устройства
• Системы бесперебойного питания (UPS)

Рекомендации по применению

• Убедитесь, что входное напряжение находится в установленных пределах (от 8 В до 45 В) для стабильной работы устройства.
• Эффективно используйте теплоотвод для поддержания температурного режима в пределах его допустимых значений.
• Настройте выходной фильтр согласно рекомендованным параметрам для минимизации пульсаций и шумов.

Основные технические характеристики

• Функционал: Step-Up (повышающий), Step-Down (понижающий), Step-Up/Step-Down (повышающе-понижающий)
• Конфигурация выхода: Положительный или отрицательный
• Топология: Buck, Boost, Flyback
• Тип выхода: Регулируемый
• Количество выходов: 1
• Входное напряжение: от 8 В до 45 В
• Выходное напряжение: от 2.5 В до 35 В
• Ток на выходе: 5.5 А (максимум)
• Частота переключения: 100 кГц
• Температурный диапазон: от 0°C до 70°C
• Тип монтажа: Сквозное отверстие (Through Hole)
• Корпус: TO-220-7

Возможные аналоги

• LM2576-ADJ от Texas Instruments
• L4970A от STMicroelectronics
• LT1076 от Analog Devices

Использование LT1074CT7#06PBF позволяет создать надежные и высокоэффективные системы преобразования напряжения с широкими функциональными возможностями и простотой интеграции.
