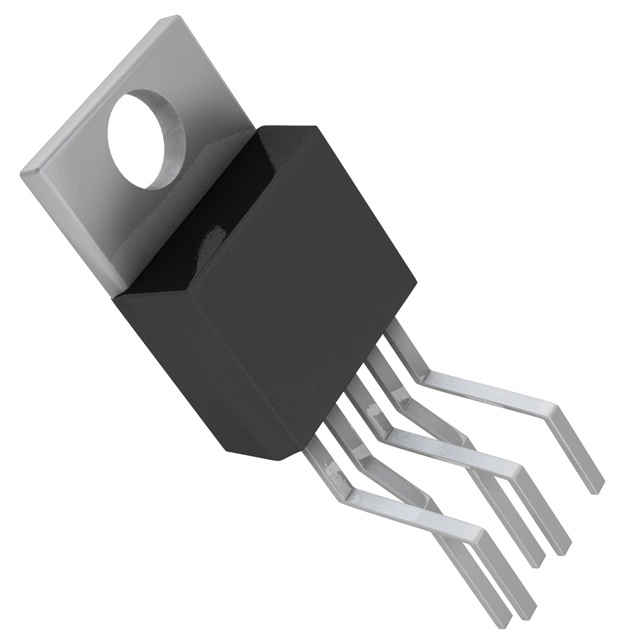

LT1071IT#PBF

Описание LT1071IT#PBF от Analog Devices

LT1071IT#PBF - это универсальный импульсный регулятор напряжения от компании Analog Devices, предназначенный для использования в различных конфигурациях преобразователей напряжения. Этот компонент позволяет создавать различные топологии схем, такие как Buck, Boost, Cuk, Flyback и Forward Converter.

Общее описание

LT1071IT#PBF является интегральной схемой для импульсного регулирования напряжения, способной работать как с положительным, так и с отрицательным выходным напряжением. Он обладает широким диапазоном входных напряжений и высокой степенью регулируемости выходного напряжения, что делает его идеальным решением для различных приложений силовых преобразователей.

Преимущества

• Гибкость: поддержка множества топологий схем (Buck, Boost, Cuk, Flyback, Forward Converter).
• Широкий диапазон входного напряжения: от 3В до 60В.
• Высокая регулируемость: возможность настройки выходного напряжения в диапазоне от 1.25В до 65В.
• Высокая выходная токовая нагрузка: до 2.5А.
• Эффективность: высокая частота переключения (до 40kHz), что позволяет минимализировать размер и стоимость компонентов фильтра.

Недостатки

• Отсутствие синхронного выпрямителя: отсутствие встроенной схемы синхронного выпрямления может потребовать внешних компонентов для повышения эффективности в некоторых приложениях.

Типовое использование

LT1071IT#PBF может использоваться для разработки различных электронных устройств и систем, таких как:

• Преобразователи DC-DC.
• Силовые источники.
• Зарядные устройства.
• Автомобильная электроника.
• Промышленные системы питания.

Рекомендации по применению

• Обеспечьте адекватное охлаждение, так как регулятор может выделять значительное количество тепла при высоких значениях выходного тока.
• Используйте фильтрующие компоненты высокого качества для минимизации шума и улучшения стабильности системы.
• Внимательно подбирайте внешние компоненты (например, катушки индуктивности и конденсаторы) для обеспечения оптимальной работы в требуемом диапазоне напряжений и токов.

Основные технические характеристики

• Функция: Step-Up, Step-Down, Step-Up/Step-Down
• Конфигурация выхода: Положительное или отрицательное
• Топологии: Buck, Boost, Cuk, Flyback, Forward Converter
• Тип выхода: Регулируемое
• Количество выходов: 1
• Входное напряжение (мин.): 3В
• Входное напряжение (макс.): 60В
• Выходное напряжение (мин./фикс.): 1.25В
• Выходное напряжение (макс.): 65В
• Выходной ток: 2.5А (Switch)
• Частота переключения: 40kHz
• Синхронный выпрямитель: Нет
• Температура эксплуатации: -40°C ~ 125°C (TJ)
• Тип монтажа: Сквозное отверстие (Through Hole)
• Корпус / корпус устройства: TO-220-5
• Поставщик корпусного устройства: TO-220-5

Возможные аналоги

• LM2576 от Texas Instruments.
• MC34063 от ON Semiconductor.
• XL4015 от XLSEMI.

Этот интегральный регулятор напряжения LT1071IT#PBF является мощным и гибким решением для широкого спектра применений, требующих надежного и эффективного преобразования напряжения.
