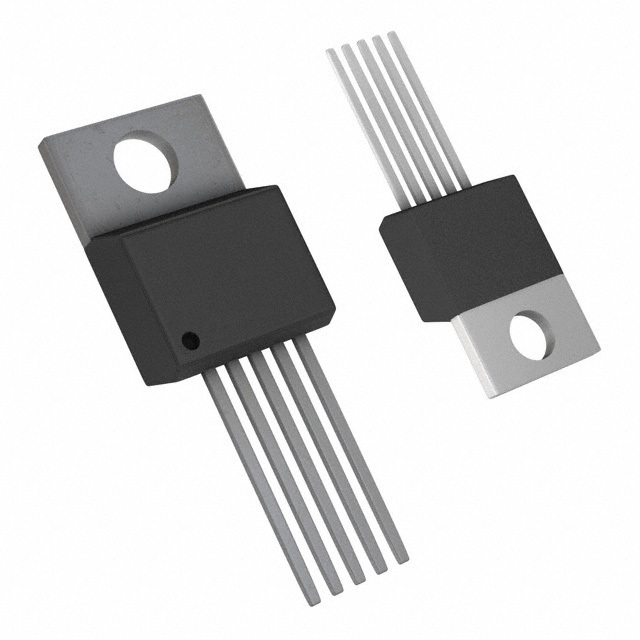

LT1070CT#06PBF

LT1070CT#06PBF от Analog Devices

Общее описание LT1070CT#06PBF — это мощный и универсальный импульсный регулятор напряжения от компании Analog Devices. Он отлично подходит для различных приложений, требующих преобразования напряжения, включая понижающие, повышающие и инвертирующие конфигурации. Данный регулятор предоставляет пользователю возможность получить на выходе как положительное, так и отрицательное напряжение, в зависимости от конфигурации.

Преимущества

• Широкий диапазон входных напряжений: От 3В до 60В, что делает его пригодным для использования в разнообразных системах питания.
• Высокая выходная мощность: Мощность до 5А, что обеспечивает стабильное питание для высокомощных устройств.
• Универсальность: Поддержка различных топологий, таких как Buck, Boost, Cuk, Flyback и Forward Converter.
• Регулируемое выходное напряжение: Возможность настройки выходного напряжения от 1.25В до 65В, что расширяет возможности его применения.

Недостатки

• Большой форм-фактор: Тип корпуса TO-220 может быть громоздким для компактных устройств.
• Отсутствие синхронного выпрямителя: Модуль не поддерживает синхронное выпрямление, что может ограничить его эффективность в некоторых приложениях.

Типовое использование

• Импульсные источники питания: Применяется в различных типах источников питания с преобразованием напряжения.
• Инвертирующие преобразователи: Используется для получения отрицательного напряжения из положительного.
• Автомобильная электроника: Отлично подходит для систем питания в автомобилях.
• Промышленное оборудование: Используется в промышленной автоматике и оборудовании благодаря высокой мощности и надежности.

Рекомендации по применению

• Охлаждение: При использовании на высоких мощностях необходимо обеспечить адекватное охлаждение.
• Фильтрация: Использование качественных конденсаторов на входе и выходе для минимизации пульсаций и шума.
• Защита от перегрузок: Реализовать схемы защиты от перегрузок для предотвращения выхода из строя устройства в экстренных ситуациях.

Основные технические характеристики

• Функции: Повышающий, понижающий, повыщающий/понижающий преобразователь
• Конфигурация выхода: Положительное или отрицательное
• Входное напряжение: От 3В до 60В
• Выходное напряжение: От 1.25В до 65В
• Ток на выходе: До 5А
• Частота переключения: 40кГц
• Температурный диапазон: От 0°C до +100°C
• Корпус: TO-220-5

Возможные аналоги

• LM2576: Популярный понижающий регулятор с близкими характеристиками.
• MC34063: Универсальный регулятор с широкими возможностями настройки.
• LT1370: Более современный вариант от Analog Devices с улучшенными характеристиками.

LT1070CT#06PBF предоставляет превосходные возможности для реализации надежных и эффективных схем преобразования напряжения в различных приложениях.
