LT1019ACN8-5#PBF от Analog Devices

Общее описание

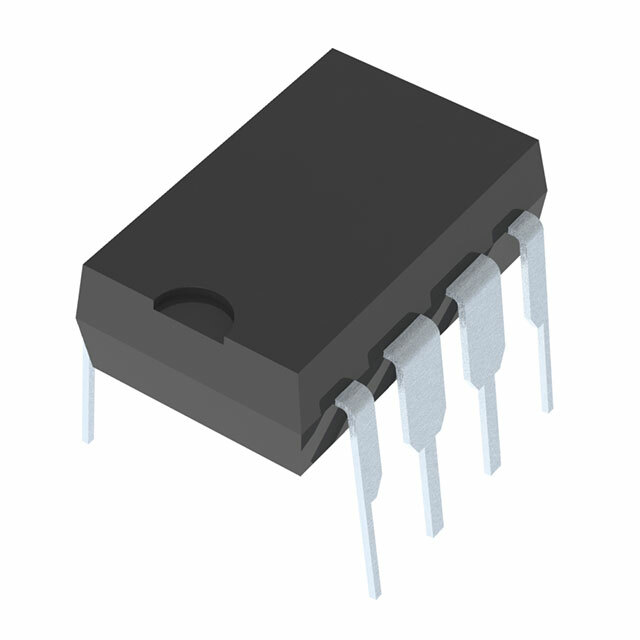

LT1019ACN8-5#PBF – это высокоточный стабилизатор напряжения производства Analog Devices, предназначенный для использования в различных схемах питания и измерительных системах. Это компонент с фиксированным выходным напряжением 5 В и высокой стабильностью в широком диапазоне температур и нагрузок. Корпус выполнен в формате 8-PDIP (8 выводов, двухрядный корпус с шагом выводов 7,62 мм).

Преимущества

• Высокая точность: LT1019ACN8-5#PBF имеет точность ±0,05%, что обеспечивает надежную работу в ответственных применениях.
• Низкий температурный коэффициент: Температурный коэффициент составляет всего 5 ppm/°C, что уменьшает зависимость выходного напряжения от температуры.
• Низкий уровень шума: Шум в диапазоне 0,1 Гц – 10 Гц составляет всего 2,5 ppmpp, что делает его подходящим для чувствительных аналоговых цепей.
• Широкий диапазон входного напряжения: Поддерживает входные напряжения от 6,5 В до 40 В.

Недостатки

• Малая мощность выходного тока: Максимальный выходной ток ограничен до 10 мА, что может ограничить использование в схемах с высокими требованиями по току.
• Рабочий диапазон температур: Температурный диапазон эксплуатации ограничен от 0°С до +70°С, что может быть недостаточно для применения в экстремальных условиях.

Типовое использование

• Прецизионные источники питания
• Аналоговые и цифровые измерительные системы
• Калибровочные схемы
• Цифро-аналоговые и аналогово-цифровые преобразователи
• Оправочные референсы для высокоточного оборудования

Рекомендации по применению

• Для минимизации влияния внешних шумов рекомендуется размещать LT1019ACN8-5#PBF как можно ближе к нагрузке.
• Использование байпасных конденсаторов (10 nF и 1 μF) на входе и выходе стабилизатора для улучшения стабильности и снижения уровня шумов.
• Рекомендуется предусматривать защиту от перегрузки по току и выходного напряжения.

Основные технические характеристики

• Тип стабилизатора: Стабилизатор напряжения серии, шунтирующего типа
• Выходное напряжение: 5 В
• Точность: ±0,05%
• Температурный коэффициент: 5 ppm/°C
• Шум: 2,5 ppmpp (0,1 Гц – 10 Гц), 2,5 ppmrms (10 Гц – 10 кГц)
• Входное напряжение: 6,5 В - 40 В
• Ток потребления: 1,3 мА
• Максимальный выходной ток: 10 мА
• Температурный диапазон: 0°С - +70°С
• Корпус: 8-PDIP

Возможные аналоги

• LT1021-5: Аналогичный стабилизатор напряжения с некоторыми улучшенными характеристиками.
• REF02: Стабилизатор напряжения от Texas Instruments, имеющий схожие параметры, но с небольшими отличиями по точности и температурному коэффициенту.

LT1019ACN8-5#PBF является превосходным выбором для использования в приложениях, требующих высокой точности и стабильности выходного напряжения.
